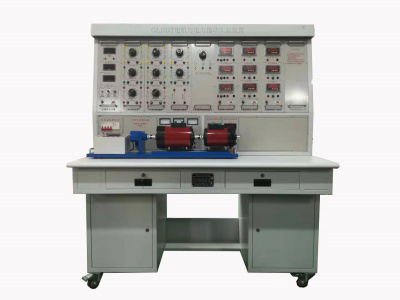

GLDDT Экспериментальная установка для двигателя и электрической тяги

Ⅰ. Обзор продукта

Экспериментальная установка GLDDT для испытаний двигателей и электротяги подходит для модернизации существующего экспериментального оборудования в области двигателей и электротехники в колледжах и университетах. Она также является идеальным экспериментальным оборудованием для строительства или расширения лабораторий в средних профессиональных учебных заведениях, профессионально-технических училищах, колледжах и т. д., а также для быстрого открытия экспериментальных курсов. Она обеспечивает хорошие условия для преподавателей и аспирантов для разработки и проведения научных исследований. Установка оснащена комплексной и надежной системой индивидуальной защиты, а все клеммы защищены для обеспечения безопасности эксперимента.

Ⅱ. Технические параметры

1. Входное напряжение: трёхфазное четырёхпроводное (или трёхфазное пятипроводное) ~ 380 В ±10%, 50 Гц

2. Рабочие условия: температура от -10°C до +40°C, влажность<85% (25°C)

3. Мощность устройства:<1,5 кВА

4. Вес двигателя GLDDT и экспериментального тягового устройства: 480 кг

5. Габариты:<1390 мм × 730 мм × 1630 мм

Ⅲ. Панель управления питанием

1. Источник питания переменного тока: трёхфазный регулируемый источник питания 0–450 В и однофазный регулируемый источник питания 0–250 В.

2. Два высоковольтных источника постоянного тока: комплект из источника питания возбуждения 220 В (0,5 А) и плавно регулируемого источника питания якоря 0–250 В (4 А) (с функциями защиты от перенапряжения, перегрузки по току, перегрева и короткого замыкания с автоматическим восстановлением), а также цифровой вольтметр постоянного тока и переключатель.

3. Комплект трёхфазных изолирующих трансформаторов; устройство защиты от утечки напряжения; устройство защиты от утечки тока.

4. Система защиты прибора.

5. Менеджер эксперимента: с такими функциями, как установка времени, подача сигнала тревоги, отключение питания и регистрация времени срабатывания различных сигналов тревоги.

IV. Интеллектуальный измеритель постоянного напряжения и тока

1. Интеллектуальный вольтметр постоянного тока: с интерфейсом связи, автоматическим выбором диапазона, промышленным монтажом в шкафу, точностью: 0,2 деления, диапазоном: 0–500 В.

2. Интеллектуальный амперметр постоянного тока 1: с интерфейсом связи, автоматический диапазон, промышленный корпус, точность: 0,2 уровня, диапазон: 0–5000 мА. Единица измерения: мА.

3. Интеллектуальный амперметр постоянного тока 2: с интерфейсом связи, автоматический диапазон, промышленный корпус, точность: 0,2 уровня, диапазон: 0–5000 мА. Единица измерения: мА.

Ⅴ. Интеллектуальный измеритель коэффициента мощности

Разработанный на базе 24-битного специализированного цифрового сигнального процессора, 16-битного высокоточного АЦП и высокоскоростного микропроцессорного блока, он реализует функцию управления в режиме диалога с компьютером посредством клавишного управления и цифрового дисплея. Программное обеспечение использует принципы разработки RTOS и оснащено программным обеспечением для мониторинга ПК для расширения возможностей анализа. Он может одновременно измерять две однофазные мощности P1 и P2 и отображать сумму двух мощностей на отдельном 5-разрядном светодиодном индикаторе (двухметровый метод измерения общей трехфазной мощности). Точность измерения мощности составляет 1,0, диапазон измерения коэффициента мощности — 0,3–1,0, диапазоны напряжения и тока — 450 В и 5 А. Прибор автоматически определяет характеристики нагрузки (индуктивный индикатор «L», емкостный индикатор «C», чистое сопротивление без индикатора), а также сохраняет данные измерений для справки в любое время.

VI. Экспериментальный стол

Экспериментальный стол представляет собой двухслойную матовую конструкцию из железа с плотным напылением, а рабочая поверхность — огнестойкую, водонепроницаемую и износостойкую плиту высокой плотности; стол оснащен двумя большими ящиками и дверцами шкафа.

VII. Экспериментальные проекты

1. Эксперимент с двигателем постоянного тока

(1) Эксперимент по изучению электрических машин

(2) Эксперимент с генератором постоянного тока

(3) Эксперимент с шунтирующим двигателем постоянного тока

2. Эксперимент с трансформатором

(1) Эксперимент с однофазным трансформатором (без нагрузки и короткое замыкание)

(2) Эксперимент с трёхфазным трансформатором (без нагрузки и короткое замыкание)

(3) Эксперимент с нагрузкой трёхфазного трансформатора

(4) Эксперимент с группой соединений трёхфазного трансформатора

(5) Эксперимент с асимметричной работой трёхфазного трансформатора

(6) Эксперимент с параллельной работой трёхфазного трансформатора

3. Эксперименты с асинхронным двигателем

(1) Однофазный асинхронный двигатель с конденсаторным пуском

(2) Однофазный асинхронный двигатель с конденсаторным пуском

(3) Однофазный асинхронный двигатель с резисторным пуском

(4) Трехфазный двухскоростной асинхронный двигатель

(5) Эксперимент по измерению параметров трёхфазного асинхронного двигателя с короткозамкнутым ротором

(6) Пуск и регулирование скорости трёхфазного асинхронного двигателя Эксперимент

(7) Эксперимент по изучению рабочих характеристик трёхфазного асинхронного двигателя

(8) Асимметричная работа трёхфазного асинхронного двигателя с короткозамкнутым ротором

4. Эксперименты с синхронными двигателями

(1) Эксперимент по исследованию рабочих характеристик и параметров трёхфазного синхронного генератора

(2) Эксперимент по синхронной работе трёхфазного синхронного генератора в сети

(3) Трёхфазный синхронный двигатель

(4) Внезапное короткое замыкание трёхфазного синхронного генератора

(5) Асимметричная работа трёхфазного синхронного двигателя

5. Определение механических характеристик двигателя

(1) Механические характеристики двигателя постоянного тока с независимым возбуждением при различных условиях эксплуатации

(2) Трехфазный асинхронный двигатель при Механические характеристики при различных условиях эксплуатации

(3) Построение графика M-S трехфазного асинхронного двигателя

6. Эксперимент с управляемым двигателем

(1) Эксперимент с шаговым двигателем

(2) Эксперимент с синхронным двигателем

(3) Эксперимент с вращающимся трансформатором, источник питания средней частоты

(4) Управление движением линейного двигателя и экспериментальные компоненты

(5) Трехфазный синхронный двигатель с постоянными магнитами и система управления

(6) Вентильный реактивный двигатель и контроллер

(7) Высоковольтный бесщеточный двигатель постоянного тока и система управления

(8) Эксперимент с серводвигателем переменного тока

(9) Тахометрический генератор переменного тока

(10) Тахометрический генератор постоянного тока с постоянными магнитами

(11) Эксперимент с вращающимся энкодером

7. Эксперимент с управлением контактами реле

(1) Схема управления трехфазным асинхронным двигателем толчкового режима и Самоблокировка

(2) Схема управления трёхфазным асинхронным двигателем прямого и обратного вращения

(3) Схема управления пуском трёхфазного асинхронного двигателя с короткозамкнутым ротором

(4) Схема управления торможением трёхфазным асинхронным двигателем с энергозатратами
