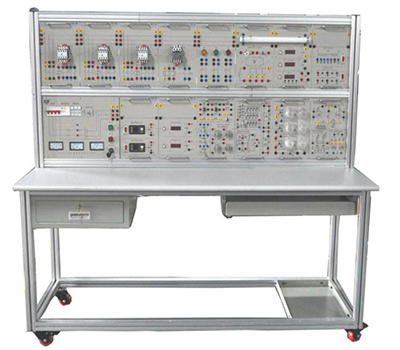

GLDG-1 электрическая и электронная экспериментальная платформа

Ⅰ. Обзор

Экспериментальная платформа GLDG-1 по электротехнике и электронике — это новое поколение экспериментального оборудования, которое сочетает в себе как экспериментальную составляющую, так и управление, практичность и передовые технологии. Оборудование отличается привлекательным внешним видом и компактной конструкцией. Благодаря сочетанию различных экспериментальных модулей оно позволяет проводить эксперименты по различным курсам, таким как «Основы электротехники», «Электротехника», «Аналоговая электроника» и «Цифровая электроника». Этот экспериментальный стенд по электротехнике и электронике полностью отвечает требованиям вышеуказанных учебных планов.

Ⅱ. Технические условия

1. Рабочее питание: трёхфазное четырёхпроводное (или трёхфазное пятипроводное) 380 В ± 5%, частота 50 Гц

2. Входная мощность: 1,5 кВА

3. Габариты экспериментальной электротехнической платформы GLDG-1: 1560 мм × 700 мм × 1500 мм

4. Сопротивление изоляции: ＞ 5 МОм

5. Меры защиты: надёжная система обеспечения безопасности жизнедеятельности

Ⅲ. Конфигурация системы

1. Компоненты GDS

Источник питания с регулируемым напряжением постоянного тока и током

Источник питания с регулируемым напряжением 0–30 В, защитой от короткого замыкания и функцией цифрового отображения выходного сигнала. Источник питания с регулируемым током 0–500 мА. Имеет защиту от обрыва цепи, индикацию постоянного тока и отображение выходного тока.

2. Генератор сигналов с полностью интеллектуальными функциями

Выходные сигналы трёх форм: синусоидальный, прямоугольный и треугольный. Диапазон выходных частот: 1 Гц–1 МГц. Выходная амплитуда: 0–20 Впик-пик. Выходной сигнал: стандартный, ослабление 20 дБ/40 дБ, функция сканирования. Прибор использует принцип равноточной цифровой частотной характеристики и имеет функцию внешнего измерения частоты. Диапазон частот: 1 Гц–10 МГц.

3. Источник питания постоянного тока, вольтметр

Интеллектуальный измеритель постоянного тока и напряжения. Четырехзначный дисплей с плавающей запятой отображает измеряемое значение. Автоматическое переключение диапазонов: напряжение: 0–250 В; ток: 0–5 А, точность измерения: более 0,5 уровня. Сигнализация превышения диапазона и функция связи с компьютером.

4. Многофункциональный измеритель переменного тока

Обеспечивает два интеллектуальных многофункциональных измерителя переменного тока. Диапазон напряжения: 0–500 В; ток: 0–10 А. Измеряет напряжение, ток, мощность, коэффициент мощности и фазу с измерением эффективного значения и цифровым дисплеем. Точность: 0,5 уровня.

IV. Экспериментальные проекты

1. Базовые учебные проекты по электротехнике

(1) Использование основных электротехнических приборов и расчёт погрешностей измерений

(2) Методы снижения погрешностей измерений

(3) Закон Ома

(4) Проверка принципа суперпозиции и диагностика неисправностей

(5) Проверка законов Кирхгофа для напряжения и тока и диагностика неисправностей

(6) Проверка теоремы Тевенина и диагностика неисправностей

(7) Проверка теоремы Нортона и диагностика неисправностей

(8) Эквивалентное преобразование источника напряжения и источника тока

(9) Проверка неисправностей цепей постоянного тока

(10) Теорема об однородности

(11) Теорема о замещении

(12) Заряд и разряд конденсаторов

(13) Определение условия максимальной передаваемой мощности

(14) Изучение теоремы взаимности

(15) Изучение линейного пассивного четырёхполюсника

(16) Определение потенциального напряжения и построение потенциальной диаграммы цепи

(17) Измерение и построение вольт-амперных характеристик известных линейных и нелинейных элементов цепи

(18) Измерение и построение вольт-амперных характеристик неизвестных линейных и нелинейных элементов цепи

(19) Отклик RC-цепи первого порядка

(20) Исследование динамического отклика цепи второго порядка

(21) Исследование последовательного резонансного контура RLC

(22) Проверка импедансных характеристик RLC-элементов

(23) Последовательная и параллельная RLC-цепь переменного тока

(24) Характеристики LC-элементов в цепях постоянного и переменного тока

(25) Подключение люминесцентной лампы к цепи и повышение коэффициента мощности

(26) Измерение коэффициента мощности и порядка чередования фаз

(27) Измерение эквивалентных параметров цепи переменного тока методом трёхметра

(28) Измерение напряжения трёхфазной цепи переменного тока

(29) Измерение тока трёхфазной цепи переменного тока

(30) Измерение мощности трёхфазной цепи

(31) Определение параметров однофазного трансформатора и определение полярности обмоток

(32) Цепь взаимной индуктивности

(33) Определение одноименного конца катушки взаимной индуктивности

(34) Установка и использование однофазного счётчика электроэнергии

2. Учебный проект по схеме моделирования

(1) Использование распространённых электронных приборов

(2) Определение и обнаружение кристаллического диода

(3) Определение и обнаружение кристаллических триодов

(4) Транзисторный одноламповый усилитель с общим эмиттером

(5) Схема усилителя на полевых лампах

(6) Схема усилителя с отрицательной обратной связью

(7) Схема дифференциального усилителя

(8) Эмиттерный повторитель

(9) Усилитель с общим коллектором

(10) Усилитель с общей базой

(11) Двухкаскадный усилитель с резистивно-ёмкостной связью

(12) Принципиальная схема включения операционных усилителей

(13) Интегральный операционный усилитель Синфазный пропорциональный усилитель

(14) Интегральный операционный усилитель, инвертирующий пропорциональный усилитель

(15) Схема сложения интегрального операционного усилителя

(16) Схема вычитания интегрального операционного усилителя

(17) Интегральная схема интегрирования интегрального операционного усилителя

(18) Дифференциальная схема интегрированного операционного усилителя

(19) Повторитель напряжения

(20) Компаратор напряжения

(21) Генератор синусоидальных сигналов на RC-мосте

(22) Генератор прямоугольных импульсов

(23) Генератор треугольных импульсов

(24) Генератор пилообразного сигнала

(25) Компаратор с пересечением нуля

(26) Оконный компаратор

(27) Схема подстройки нуля интегрального операционного усилителя

(28) Схема защиты от неправильной полярности подключения питания

(29) Схема защиты от ограничения входного сигнала

(30) Схема защиты от ограничения выходного сигнала

(31) Усилитель мощности OTL

(32) Генератор синусоидальных сигналов на RC-мосте и выбор частоты Усилитель

(33) Схема выпрямителя с тиристорным управлением

(34) Однофазная полупериодная = Однофазная двухполупериодная схема выпрямления и фильтрации

(35) Однофазная двухполупериодная схема выпрямления и фильтрации

(36) Однофазная мостовая схема выпрямления и фильтрации

(37) Схема стабилизатора напряжения на стабилитроне и принцип её регулирования

(38) Интегральный трёхвыводной стабилизатор напряжения с фиксированным напряжением

(39) Интегральный регулируемый стабилизатор напряжения с положительным выходом питания

(40) Схема стабилизатора напряжения на последовательном транзисторе

3. Учебные проекты по цифровым схемам

(1) Характеристики переключения кристаллического диода

(2) Характеристики переключения кристаллического транзистора

(3) Диодный ограничитель

(4) Транзисторный ограничитель

(5) Диодный фиксатор

(6) Интегральный логический элемент ТТЛ

(7) Тестирование функции интегральной логики элемента И

(8) Тестирование функции интегральной логики элемента НЕ

(9) Тестирование функции интегральной логики элемента ИЛИ

(10) Функция интегральной логики элемента И-НЕ Тест

(11) Тест схемы КМОП-затвора

(12) Тест выходных характеристик ТТЛ-схемы и КМОП-схемы

(13) Подключение и управление интегральной логической схемой

(14) Комбинационная логическая схема

(15) Полусумматор

(16) Полный сумматор

(17) Декодер

(18) Тест логических функций декодера

(19) Тест логических функций селектора данных

(20) Селектор данных «четыре к одному»

(21) Селектор данных «восемь к одному»

(22) Тест логических функций интегрированного триггера

(23) Базовый RS-триггер

(24) JK-триггер

(25) D-триггер

(26) КМОП-триггер

(27) Счёт, декодирование и отображение

(28) Счётчик и его применение

(29) Тест логических функций десятичного реверсивного счётчика

(30) Двоичный сумматор Счётчик

(31) Десятичный сумматор

(32) Проверка логической функции регистра сдвига

(33) Регистр сдвига и его применение

(34) Распределитель импульсов и его применение

(35) Схема развёртки 555

(36) Моностабильный триггер

(37) Мультивибратор

(38) Триггер Шмитта
