GLW-2A Экспериментальная коробка Интернета вещей

Ⅰ. Введение в оборудование

Экспериментальный блок GLW-2A «Интернет вещей» — это учебное и практическое оборудование для студентов, изучающих электронную информацию, компьютеры и Интернет вещей. Он состоит из материнской платы, комплекта датчиков, однокристального комплекта, комплекта исполнительных механизмов, комплекта автоматической идентификации, компьютера, операционного стола, учебного комплекта для разработки приложений сенсорных сетей, комплекта кабелей, коммутатора, маршрутизатора, облачной платформы, инструментов разработки и учебного пособия.

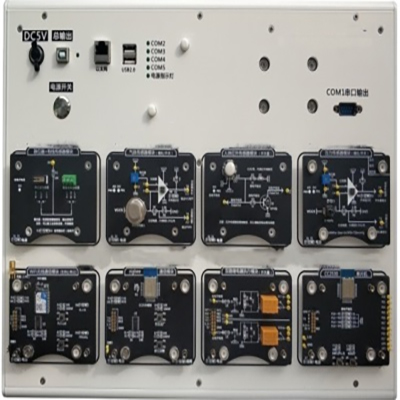

Экспериментальный блок оснащен высокопроизводительной материнской платой и интерфейсом расширения, а также предлагает широкий выбор модулей Интернета вещей и сенсорных модулей. Материнская плата и модуль разработаны с использованием метода нефиксированного магнитного присасывания. Они могут быть непосредственно установлены в соответствующий слот экспериментальной платформы для использования без дополнительной проводки. Слот материнской платы и учебный модуль оснащены эластичными контактами для подключения датчиков для обеспечения питания и передачи сигнала. Студенты могут произвольно подключать модули для проведения экспериментов, углубляя базовые знания об Интернете вещей и сложных экспериментах с многомодульными сетями, а также обладают высокой расширяемостью.

Этот экспериментальный блок богат ресурсами и предоставляет десятки экспериментов для курса. Он может дополнить экспериментальную подготовку по многим курсам, таким как технология однокристальных микрокомпьютеров, встраиваемые системы, технологии RFID, технологии ZigBee, технологии радиочастотной идентификации, технологии беспроводной связи, интернет-технологии, сенсорные технологии, сбор данных, беспроводные сенсорные сети, разработка приложений Интернета вещей, разработка интеллектуальных терминалов, схемотехника, технология интегральных схем и электронные приложения. Курсовой экспериментальный блок предоставляет открытые программные и аппаратные ресурсы, ориентированные на развитие практических навыков студентов, и может использоваться для обучения, научных исследований, дипломного проектирования студентов и других связанных с Интернетом вещей тем.

Ⅱ. Характеристики экспериментального блока

Экспериментальный блок Интернета вещей GLW-2A обеспечивает стандартные источники питания, такие как 3,3 В, 5 В и 12 В, с максимальным током 10 А, что удовлетворяет всем требованиям к электропитанию; он оснащен стандартными интерфейсами, такими как последовательный порт, USB-порт и Ethernet. Экспериментальный блок совместим и расширяем, что удобно для дополнительных модернизаций. Вы можете модернизировать систему, приобретая аксессуары, что значительно экономит средства.

1. Благодаря встроенному блоку питания экспериментальный блок требует подключения только кабеля питания, что обеспечивает простоту эксплуатации;

2. Оснащен интерфейсом USB, интерфейсом загрузки J-link, интерфейсом загрузки CC-debug и последовательным портом для легкого расширения;

3. Встроенный USB-концентратор позволяет расширить 8 USB-интерфейсов через один USB-концентратор. При передаче данных модулю Интернета вещей не требуется подключение отдельного кабеля передачи данных;

4. Он имеет 8 универсальных слотов для экспериментальных модулей, интегрированную защиту от короткого замыкания и поддерживает 8 экспериментов с подключением модулей. Он может выполнять многомодульные комплексные приложения на основе изучения одной точки знаний и различные сложные сетевые эксперименты, такие как эксперименты с беспроводными сенсорными сетями;

5. Оснащен кнопкой сброса материнской платы и кнопкой сброса симулятора ZigBee. При возникновении проблем с коммуникацией и отладкой симуляции просто нажмите кнопку сброса, чтобы восстановить исходное состояние;

6. Интегрированный интерфейс сбора данных виртуального прибора (приобретается опционально) для упрощения анализа данных в экспериментах с Интернетом вещей;

7. Каждому COM-терминалу соответствует индикатор (желтый). При нормальной работе модулей COM1–COM4 индикатор всегда горит, также имеется индикатор работы материнской платы (синий). При нормальной работе экспериментальной платформы индикатор всегда горит;

8. Благодаря использованию магнитно-съёмного модуля, его легко модернизировать, а при наличии нового модуля его можно легко подключить;

9. Экспериментальный блок разделён на два слоя. Верхний слой представляет собой основную нижнюю пластину, имеющую встроенную структуру и допускающую произвольное комбинирование с модулями; нижний слой имеет структуру секций, которую можно использовать для хранения модулей и экспериментальных инструментов;

10. Охват широкого спектра тем

Экспериментальный блок предназначен для экспериментального обучения по многим дисциплинам, таким как сенсорные технологии, встраиваемые технологии, проектирование Интернета вещей, автоматическая идентификация, электронная связь и автоматизация.

Ⅲ. Конфигурация экспериментального блока:

1. Датчики: могут быть оснащены датчиками света, дыма, газа, атмосферного давления, PM2.5, ультразвуком, датчиками температуры и влажности, датчиками температуры и влажности почвы, инфракрасными датчиками ограждения, дверного магнита, инфракрасными датчиками обнаружения человека, реле, инфракрасными датчиками измерения температуры, драйверами двигателей постоянного тока, шаговыми двигателями, трёхкоординатными датчиками ускорения и другими;

2. Магнитные съёмные модули: могут быть оснащены 51 однокристальным микрокомпьютерным модулем, модулем LoRa, модулем STM32, модулем RFID, модулем управления светодиодами, модулем ZigBee, модулем Arduino UNO, модулем 4G, модулем NB-IOT, модулем Wi-Fi, инфракрасным модулем дистанционного управления, модулем узкополосной связи, модулем связи с периферийной маршрутизацией IPV6 и другими экспериментальными модулями IoT;

3. Умный шлюз: Этот шлюз – продукт собственной разработки с 7-дюймовым сенсорным экраном, работающий на базе ОС Linux/Android и поддерживающий программное обеспечение хост-компьютера.
