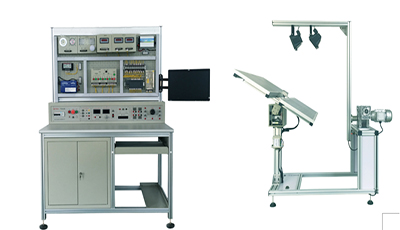

GL-GF-2 Экспериментальная платформа для солнечной фотоэлектрической энергетики

Ⅰ. Обзор продукта

Экспериментальная платформа GL-GF-2 для проектирования солнечных фотоэлектрических систем состоит из двух частей: «Комплексная система применения солнечных фотоэлектрических технологий» и «Модуль солнечных элементов». Она специально разработана для удовлетворения актуальных потребностей в экспериментальном обучении применению и проектированию солнечных фотоэлектрических систем для студентов новых специальностей, связанных с энергетикой, в колледжах и учреждениях профессионального образования. Эта система обладает следующими характеристиками:

Ⅱ. Состав системы

1. Солнечные панели позволяют осуществлять параллельное и последовательное соединение нескольких групп фотоэлектрических панелей с использованием быстроразъемных соединений и проводов. Она оснащена поликристаллическими кремниевыми фотоэлектрическими панелями с единичной мощностью 30 Вт, напряжением холостого хода 17,5 В и пиковым током 1,75 В (всего 4 панели).

2. Автоматический блок слежения, оснащенный однокоординатным механизмом слежения, набором датчиков освещенности с питанием 24 В постоянного тока и выходом PNP или NPN, а также набором драйверов двигателей, приводимых в действие двигателями постоянного тока 24 В постоянного тока; для управления используется ПЛК Siemens SR20, а для имитации дневного света используются 4 мощные галогенные лампы. Яркость регулируется плавно, имитируя изменения дневного освещения.

3. Люксметр с функцией связи Modbus может осуществлять шинную связь с промышленными приборами, оснащенными оборудованием для сбора данных в компьютерную систему.

4. 2 амперметра постоянного тока, 2 вольтметра постоянного тока, 1 вольтметр переменного тока, 2 амперметра переменного тока, 1 комплект датчиков температуры и влажности с функцией связи Modbus. Все данные могут быть загружены и собраны в компьютерную систему через шину.

5. Аккумуляторная батарея, оснащенная 4 группами аккумуляторов 12 В/8 А·ч, которые позволяют осуществлять последовательное и параллельное соединение аккумуляторов, оснащена одним зарядным устройством, а сама батарея оснащена комбинированным корпусом для удобного размещения аккумуляторов.

6. 1 комплект компьютеров с программным обеспечением для запуска ПЛК и конфигурирования управления силой.

7. Модуль солнечного инвертора, входное напряжение постоянного тока 12 В, максимальная выходная мощность 100 Вт, выходное напряжение переменного тока 220 В.

8. Контроллер солнечной батареи, максимальное входное напряжение 30 В, может использоваться с 12-вольтовой свинцово-кислотной батареей, с функцией выходного сигнала постоянного тока, с возможностью управления временем.

9. Нагрузка: оснащена одним вентилятором нагрузки постоянного тока 12 В, одной светодиодной лампой, одной лампой накаливания; одним вентилятором нагрузки переменного тока, одной светодиодной лампой, одной лампой накаливания; одним мощным регулируемым резистором 100 Вт/100 Ом и одним постоянным резистором 10 Ом/100 Вт.

Ⅲ. Экспериментальные проекты экспериментальной платформы данного проекта солнечной фотоэлектрической генерации

(Ⅰ) Эксперимент с характеристиками солнечной панели

1. Эксперимент с измерением напряжения холостого хода солнечной панели

2. Эксперимент с измерением тока короткого замыкания солнечной панели

3. Эксперимент с измерением вольт-амперной характеристики солнечной панели

4. Эксперимент с расчетом выходной мощности солнечной панели

5. Эксперимент с измерением эффективности преобразования солнечной панели

6. Эксперимент с измерением зависимости напряжения холостого хода от функции относительной интенсивности света

7. Эксперимент с измерением тока короткого замыкания от функции относительной интенсивности света

8. Эксперимент с измерением фотовольтаической характеристики солнечной панели

9. Эксперимент с измерением темновой вольт-амперной характеристики солнечной панели

10. Эксперимент с измерением выходной характеристики солнечного модуля

11. Эксперимент с измерением напряжения холостого хода последовательной солнечной панели

12. Эксперимент с измерением тока короткого замыкания последовательной солнечной панели

13. Эксперимент с измерением напряжения холостого хода параллельной солнечной панели

14. Эксперимент с измерением тока короткого замыкания параллельной солнечной панели

15. Эксперимент с измерением нагрузочной характеристики

(Ⅱ) Эксперимент с автоматическим слежением за Солнцем

1. Принципиальный эксперимент системы слежения за Солнцем

2. Эксперимент по принципу работы датчика положения и отслеживания солнечного света

3. Эксперимент по влиянию окружающей среды на фотоэлектрическое преобразование

4. Эксперимент по работе контроллера слежения

5. Обучение подключению привода трансмиссии

6. Эксперимент по отслеживанию управления солнечным светом

7. Эксперимент по отслеживанию управления солнечным светом и времени

8. Эксперимент по мониторингу окружающей среды солнечных модулей

(Ⅲ) Эксперимент с контроллером солнечной батареи

1. Эксперимент по управлению зарядом солнечной батареи

2. Эксперимент по защите контроллера от заряда и разряда

3. Эксперимент по проверке напряжения и тока аккумулятора

4. Эксперимент по управлению током на входе и выходе аккумулятора

5. Эксперимент по измерению температуры окружающей среды контроллера

6. Эксперимент по управлению выходом управления освещением и временем работы контроллера

(Ⅳ) Эксперимент по применению солнечной энергии

1. Эксперимент с вентилятором переменного и постоянного тока на солнечной батарее

2. Эксперимент с уличным освещением на солнечной батарее

3. Эксперимент с сигнальной лампой на солнечной батарее

4. Эксперимент с солнечным зарядным устройством

(Ⅴ) Эксперимент с солнечным фотоэлектрическим инвертором

1. Эксперимент по анализу принципа работы инвертора

2. Эксперимент по проверке выходного напряжения и тока

3. Эксперимент по оценке выходной мощности

4. Эксперимент по проверке диапазона входного напряжения

5. Эксперимент по расчёту КПД преобразования
