Тренажер для обнаружения бесконечного ремня【GL-HXD】

Тренажер GL-HXD Endless belt detector основан на модели кольцевого конвейера системы доставки багажа в аэропорту. Он оснащен несколькими датчиками, такими как датчики обнаружения препятствий, датчики отраженного инфракрасного излучения, датчик Холла, датчики распознавания цвета, емкостные, индуктивные и т.д., в сочетании с многоканальной картой сбора данных Modbus, что обеспечивает динамическое отображение данных программного обеспечения промышленной конфигурации, основанного на кольцевом конвейере. Кроме того, он реализует подсчет данных на верхнем компьютере и динамическое отображение данных в реальном времени, имитируя весь процесс движения кольцевого конвейера. Это инженерный эксперимент с имитацией, имеющий практическую ценность.

Отправить запрос

Описание

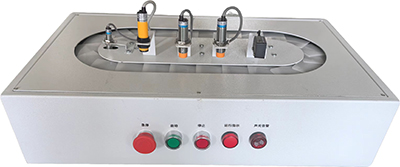

GL-HXD Тренажер для обнаружения бесконечного ремня

Ⅰ. Учебное оборудование для обнаружения бесконечной ленты разработано на основе модели кольцевого конвейера системы доставки багажа в аэропорту. Оно оснащено различными датчиками, такими как экранированный инфракрасный датчик, отражающий инфракрасный датчик, датчик Холла, датчики распознавания цвета, емкостные и индуктивные датчики. В сочетании с многоканальной платой сбора данных Modbus, оно дополняет динамическое отображение программного обеспечения промышленной конфигурации, основанного на кольцевом конвейере. Кроме того, оно реализует подсчет на главном компьютере и динамическое отображение в реальном времени, имитируя весь процесс движения кольцевого конвейера. Это инженерный эксперимент с имитацией, имеющий практическое применение.

Ⅱ. Конфигурация:

1. Использована рама промышленного класса для обработки листового металла, а модель устройства разработана в соответствии с технологическими характеристиками промышленной линии кольцевого конвейера.

В частности, включает в себя:

2. Оснащен кольцевой конвейерной лентой

3. Двигатель постоянного тока 3 шт.

4. Различные опорные рамы для датчиков

5. Диск определения скорости

6. Регулятор скорости двигателя

7. Цветовые блоки, измеряемые объекты и т. д.

8. Промышленное машинное зрение: промышленная КМОП-камера, USB-драйвер не требуется; более 2 миллионов пикселей; частота кадров: 60 кадров/с; объектив: фокусное расстояние 50 мм, регулируемое фокусное расстояние;

9. Конфигурация датчиков: инфракрасный датчик (выход переключателя); инфракрасный датчик отражения (выход переключателя); датчик скорости Холла (выход переключателя); датчик цветной метки (выход переключателя).

III. Экспериментальные проекты этого учебного оборудования для обнаружения бесконечной ленты

Он может выполнять экспериментальные учебные проекты, такие как автоматическая коробка передач, распознавание цвета, подсчет заготовок и аварийная парковка.
