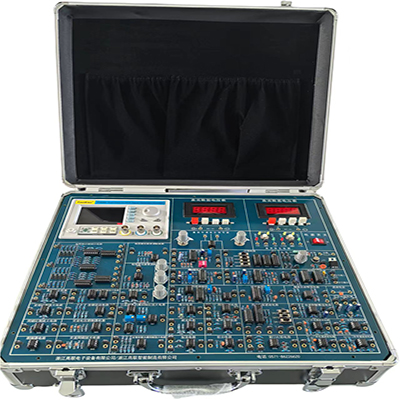

GLCK-2 Экспериментальная платформа для схем измерения и управления

Ⅰ. Обзор

Эта экспериментальная платформа для измерения и управления состоит из схемы генерации сигналов, схемы усиления сигналов, схемы обработки сигналов, схемы преобразования сигнала и т. д. Она подходит для обучения смежным специальностям, таким как прецизионные приборы, измерительные и управляющие технологии и приборы.

Ⅱ. Основные функциональные модули

1. Регулируемый источник питания постоянного тока:

Шесть каналов: ±5 В/0,5 А, ±12 В/0,5 А, два канала 0-18 В/0,5 А, все с функцией звуковой сигнализации от короткого замыкания.

2. Генератор сигналов и цифровой частотомер:

Серия представляет собой генератор сигналов, основанный на технологии прямого цифрового синтеза (DDS) с использованием ПЛИС и широкого диапазона напряжения питания от 9 до 36 В постоянного тока. Он может выдавать синусоидальные, прямоугольные (скважность регулируется от 1% до 99%), треугольные и пилообразные сигналы, а также другие функциональные формы сигналов. Максимальное эффективное выходное напряжение превышает 10 Впик-пик, диапазон частот составляет от 0,01 Гц до 2 МГц, а разрешение составляет 10 мГц. Устройство также имеет синхронный выход ТТЛ и множество функций, таких как счётчик и частотомер 60 МГц. Устройство просто в использовании, обладает высокой стабильностью сигнала, а амплитуда выходного сигнала и смещение постоянного тока могут регулироваться. Устройство также поддерживает линейную и логарифмическую развёртку, а диапазон и время развёртки можно произвольно устанавливать. Это идеальное оборудование для энтузиастов электроники, лабораторий, производственных линий, обучения и научных исследований. Устройство также может использоваться в качестве вспомогательного модуля для промышленного оборудования.

(1) Высокая точность частоты: точность частоты может достигать 10-6.

(2) Высокое разрешение по частоте: разрешение по всему диапазону частоты составляет 10 мГц.

(3) Отсутствие ограничений по диапазону: частота во всём диапазоне не делится на шаги и может устанавливаться непосредственно цифровым способом.

(4) Высокая точность формы сигнала: выходной сигнал синтезируется на основе вычисляемого значения функции с высокой точностью и низким уровнем искажений.

(5) Различные формы сигнала: синусоидальная, прямоугольная, треугольная и пилообразная.

(6) Характеристики развёртки: функция развёртки частоты с произвольной установкой начальной и конечной точек развёртки.

(7) Характеристики памяти: память может хранить 10 групп пользовательских параметров состояния прибора, которые можно вызвать и воспроизвести в любое время.

(8) Режим работы: все основные функции, жидкокристаллический дисплей LCD1602 на английском языке, прямая цифровая настройка или плавная регулировка ручкой.

(9) Высокая надёжность: большая интегральная схема, технология поверхностного монтажа, высокая надёжность и длительный срок службы.

(10) Измерение частоты: встроенный частотомер 60 МГц, измерение частоты внутренних и внешних сигналов.

(11) Выходной канал: один выход основного сигнала и один выход основного сигнала, синхронизированный с уровнем ТТЛ.

(12) Форма выходного сигнала: синусоида, прямоугольный сигнал (регулируемый коэффициент заполнения), треугольный сигнал, восходящий пилообразный сигнал, нисходящий пилообразный сигнал.

(13) Выходная амплитуда: ≥10 Впик-пик (без нагрузки)

(14) Выходное сопротивление: 0 Ом ±10%

(15) Диапазон счёта: 0–4294967295

(16) Диапазон измерения частоты: 1 Гц–60 МГц

3. Цифровой вольтметр постоянного тока:

Диапазон 0–20 В, разделён на три уровня: 200 мВ, 2 В и 20 В.

4. Богатый набор экспериментальных модулей:

Предоставляет общие схемы, схемы дифференциальных усилителей, схемы сравнения окон, схемы деления резисторов и другие модули.

Ⅲ. Экспериментальное содержание данной экспериментальной платформы измерительно-управляющей схемы

1. Эксперимент с дифференциальным усилителем

2. Эксперимент с усилителем сигнала

3. Эксперимент со схемой обработки сигнала

4. Эксперимент с компаратором напряжения

5. Эксперимент с разделением фазы резистивной цепью

6. Эксперимент с амплитудной модуляцией и демодуляцией

7. Эксперимент с мостом фазовой модуляции

8. Эксперимент со схемой широтно-импульсной модуляции

9. Эксперимент с частотной модуляцией и дискриминацией

10. Эксперимент с модуляцией и демодуляцией импульсного умножения

11. Эксперимент с прецизионным выпрямлением и полным детектированием

12. Эксперимент с импульсным двухполупериодным фазочувствительным детектированием

13. Эксперимент со схемой повторителя напряжения

14. Эксперимент с повторителем переменного напряжения

15. Эксперимент со схемой комбинированного усилителя с бутстрепным усилением

16. Эксперимент с усилителем подавления синфазных помех на двух инвертирующих операционных усилителях

17. Эксперимент с синфазным усилителем подавления синфазных помех на двух инвертирующих операционных усилителях

18. Эксперимент с тремя Схема усилителя с высоким коэффициентом подавления синфазного сигнала на операционном усилителе

19. Эксперимент со схемой амплитудной модуляции с использованием ключевого умножителя

20. Эксперимент со схемой широтно-импульсной модуляции с изменением сопротивления

21. Эксперимент со схемой широтно-импульсной модуляции с изменением напряжения

22. Эксперимент со схемой активного фильтра нижних частот второго порядка

23. Эксперимент со схемой активного фильтра верхних частот второго порядка

24. Эксперимент со схемой активного полосового фильтра второго порядка

25. Эксперимент со схемой активного режекторного фильтра второго порядка

26. Эксперимент со схемой фильтра на ключевом конденсаторе

27. Эксперимент со схемой разделения цепи резисторов

28. Эксперимент со схемой фазовой автоподстройки частоты

29. Эксперимент со схемой умножения частоты с фазовой автоподстройкой частоты

30. Эксперимент со схемой деления частоты
