GL-SY-02 экспериментальный блок для медицинских датчиков

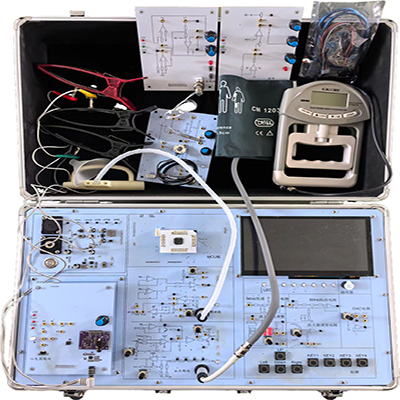

Экспериментальный блок медицинского датчика GL-SY-02 объединяет материнскую плату блока с различными независимыми тестовыми модулями, упорядоченно расположенными для проведения измерительных экспериментов в соответствии с потребностями медицинских колледжей и университетов. Компоновка печатной платы блока медицинского датчика рациональна, интуитивно понятна и чрезвычайно практична. Модули просты в использовании и организации, отвечая различным экспериментальным требованиям, предъявляемым к измерениям с помощью биомедицинских датчиков, проектированию медицинских микрокомпьютерных систем, анализу медицинских сигналов и обработке изображений и т. д. Он может развивать у студентов практические навыки в таких областях медицинской инженерии, как электронные технологии, технологии обнаружения и обработки сигналов и технологии искусственного интеллекта.

Ⅰ. Подробная конфигурация

(I) Модуль функции легких

Функция: позволяет измерять жизненную емкость легких, форсированную жизненную емкость легких, скорость выдоха и т. д.

1. Погрешность повторяемости: ≤0,1%;

2. Возможность выбора фильтра нижних частот второго порядка 10 Гц;

3. Диапазон измерений: 0–10 кПа;

4. Точность: 0,25%.

(II) Модуль измерения температуры

Функция: Аналог монитора, способного отслеживать изменения температуры тела пациента в режиме реального времени.

1. Постоянный ток обеспечивает стабильность;

2. Дополнительный фильтр нижних частот второго порядка 10 Гц;

3. Датчик подключается к сети и предотвращает высоковольтные переходные процессы;

4. Диапазон измерения 0–100 °C. Погрешность:<2,5%. Время стабилизации: 30 с.

(III) Модуль измерения кислорода в крови

Функция: Аналог медицинского оксиметра, способного измерять частоту пульса и насыщение крови кислородом.

1. Регулируемое увеличение;

2. С фильтром нижних частот второго порядка 10 Гц;

3. Датчик подключается к сети и предотвращает высоковольтные переходные процессы;

4. Инфракрасный свет с длиной волны 940 нм/красный свет с длиной волны 660 нм, диапазон измерения: 70–100%

(IV) Пульсовой модуль

Функция: эквивалентен монитору, может измерять частоту пульса, систолическое и диастолическое давление и т. д.

1. Сигнал на предварительном этапе усиливается в 7 раз, а усиление на последующем этапе регулируется;

2. Оснащен фильтром нижних частот второго порядка с частотой среза 10 Гц;

3. Предотвращает высоковольтные переходные процессы;

4. Диапазон измерения: 0–50 г, точность: 5%, погрешность повторяемости: ≤3%.

(V) Модуль ЭКГ

Функция: Аналог электрокардиографа, может измерять частоту сердечных сокращений, амплитуду зубца P, амплитуду зубца R, амплитуду зубца T, длительность P-R, длительность QRS, длительность Q-T, длительность зубца T

1. 30-кратное предварительное усиление, регулируемое последующее усиление;

2. Оснащен фильтром нижних частот второго порядка с частотой среза 10 Гц.

(VI) Модуль артериального давления

Функция: Измерение изменений артериального давления в артерии посредством анализа характеристик сигнала

1. Диапазон измерения давления: 60–110 мм рт. ст.; 90–190 мм рт. ст.;

2. Точность: ≤3%.

(VII) Модуль силы хвата

Функция: Измерение силы хвата, реабилитационные тренировки и тестирование силы пальцев.

1. Диапазон усилия хвата: 300–500 Н;

2. Выход: сигнал 0–5 В, 0–10 В, 4–20 мА;

3. Упругое самовосстановление.

II. Экспериментальные проекты

(I) Экспериментальные проекты по получению физиологического сигнала

1. Эксперимент по исследованию функции легких; получение и обработка сигнала, компьютер или однокристальный микрокомпьютер для расчетов, обработки и отображения результатов;

2. Эксперимент по измерению температуры; получение и обработка сигнала, компьютер или однокристальный микрокомпьютер для расчетов, обработки и отображения результатов;

3. Эксперимент по измерению кислорода в крови; получение и обработка сигнала, компьютер или однокристальный микрокомпьютер для расчетов, обработки и отображения результатов;

4. Эксперимент по измерению скорости пульсовой волны; получение и обработка сигнала, компьютер или однокристальный микрокомпьютер для расчетов, обработки и отображения результатов;

5. Эксперимент по ЭКГ; получение и обработка сигнала, компьютер или однокристальный микрокомпьютер для расчетов, обработки и отображения результатов;

6. Эксперимент с артериальным давлением; сбор сигнала, компьютер или однокристальный микрокомпьютер для расчётов, обработки и отображения результатов;

7. Эксперимент с силой хвата; сбор сигнала, его согласование, компьютер или однокристальный микрокомпьютер для расчётов, обработки и отображения результатов;

(II) Проект схемотехнического эксперимента

1. Регулировка и настройка коэффициента усиления операционного усилителя;

2. Настройка частоты среза фильтра нижних частот и режекторного фильтра;

3. Схема генерации прямоугольного, синусоидального и треугольного сигналов;

4. Схема подстройки нуля;

5. Программирование и загрузка данных в однокристальный микрокомпьютер:

1) Эксперимент с вводом/выводом;

2) Управление светодиодом;

3) Управление зуммером;

4) Настройка и управление аналого-цифровым преобразованием;

5) Управление выходом цифро-аналогового преобразования.

Этот экспериментальный блок с медицинским датчиком может применяться в базовой медицине, клинической медицине, визуализации и других областях.
