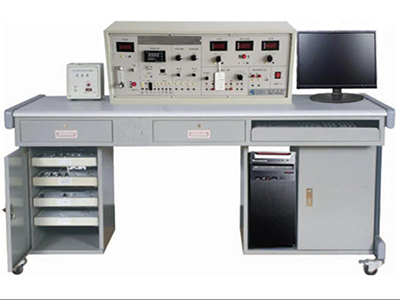

GL-SY испытательный стенд для медицинских датчиков

Испытательный стенд для медицинских датчиков GL-SY — это новый продукт, отвечающий потребностям биомедицинской инженерии, медицины и других специальностей. Этот испытательный стенд для медицинских датчиков в основном используется для экспериментального обучения по таким курсам, как «Принципы работы медицинских датчиков и технологии обнаружения», в медицинских университетах и медицинских школах.

Ⅰ. Состав изделия

Испытательный стенд для медицинских датчиков GL-SY состоит из пяти частей: основной консоли, датчиков и соответствующих экспериментальных модулей, системы сбора данных и экспериментального стола.

1. Основная консоль:

Обеспечивает высокостабильный источник питания постоянного тока с регулировкой напряжения, частоты, скорости и других индикаторов.

2. Датчик и экспериментальный модуль:

Обнаружение биологического сигнала на этом испытательном стенде для медицинских датчиков соответствует требованиям безопасности для медицинских приборов, а ток утечки каждого датчика на тело человека составляет менее 10 мкА. Сбор и обработка данных о биологических сигналах осуществляется системой сбора данных версии V10.2.

Ⅱ. Конфигурация датчика

1. Датчик сердечных тонов 0,1–1500 Гц, описание кривой сердечных тонов

2. Частотная характеристика датчика сердечных сокращений 0,1–1000 Гц, описание кривой электрокардиограммы, чувствительность 1 мВ/см

3. Датчик пульса: обнаружение различных пульсовых импульсов в режиме реального времени, описание кривой пульса

4. Датчик дыхательной волны: измерение формы дыхательной волны в режиме реального времени с помощью измерителя частоты дыхания, коэффициент дыхательных движений

5. Диапазон измерения датчика артериального давления: 50–300 мм рт. ст.

6. Диапазон измерения датчика температуры тела: 35–43 °C

7. Резистивный тензодатчик: 0–500 г (200), точность ±0,5%

8. Диапазон емкостного датчика: ±2,5 мм, точность ±3%

9. Диапазон датчика смещения Холла: ±1 мм, точность ±2%

10. Диапазон датчика смещения вихревых токов: 1 мм, точность: ±2%

11. Встроенный датчик температуры, комнатная температура -120℃

12. Платиновый резистор Pt100, нормальная температура -200℃

13. Медный резистор Cu50, нормальная температура -150℃

14. Термопара типа K, нормальная температура -200℃

15. Термопара типа E, нормальная температура -200℃

16. Газовый датчик 50–2000 ppm

17. Датчик влажности, относительная влажность 10–95%

18. Компенсатор холодного конца термопары

19. Термопара типа K

20. Источник нагрева<150℃ (регулируемый)

Ⅲ. Модуль датчика

1. Модуль измерения сердечных звуков

2. Модуль измерения частоты сердечных сокращений

3. Модуль измерения пульса

4. Модуль измерения дыхательного потока

5. Модуль измерения дыхательной волны

6. Шаблон эксперимента с резистивной деформацией

7. Шаблон эксперимента с емкостным датчиком

8. Шаблон эксперимента с датчиком Холла

9. Шаблон эксперимента с вихретоковым перемещением

10. Шаблон эксперимента с датчиком температуры

Ⅳ. Объекты эксперимента

1. Эксперимент по измерению перепада давления при дыхании

2. Эксперимент по измерению артериального давления

3. Эксперимент по измерению сердечных звуков

4. Эксперимент по измерению пульса

5. Эксперимент по характеристике перемещения емкостного датчика. Эксперимент по характеристике перемещения датчика Холла при постоянном возбуждении

6. Эксперимент по характеристике перемещения датчика вихретокового перемещения

7. Материал объекта испытания на электрическое воздействие. Эксперимент по влиянию характеристик вихретоковых датчиков

8. Эксперимент по влиянию площади измеряемого тела на характеристики вихретоковых датчиков

9. Эксперимент по температурным характеристикам интегрированного датчика температуры Датчики

10. Эксперимент по исследованию температурных характеристик платиновых резисторов

11. Эксперимент по исследованию температурных характеристик медных резисторов

12. Эксперимент по измерению температуры термопарами типа К

13. Эксперимент по измерению температуры термопарами типа Е

14. Эксперимент по компенсации температуры холодного конца термопар

15. Принципиальный эксперимент с газовыми датчиками, чувствительными к спирту

16. Эксперимент с датчиками влажности

17. Эксперимент по исследованию характеристик одноплечевого моста с металлическими фольговыми тензорезисторами

18. Эксперимент по исследованию характеристик полумостовой схемы с металлическими фольговыми тензорезисторами

19. Эксперимент по исследованию характеристик полного моста с металлическими фольговыми тензорезисторами

20. Сравнительный эксперимент по исследованию характеристик одноплечевых, полумостовых и полномостовых металлическими фольговыми тензорезисторов

21. Эксперимент по исследованию влияния температуры на металлическую фольгу

22. Применение полного моста постоянного тока с электронными весами

Синхронная ПК-версия:
