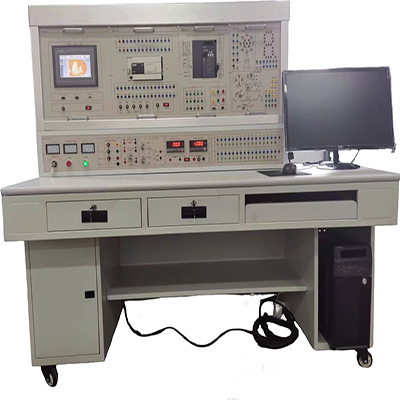

GLPLC-2B  Учебная платформа PLC

Ⅰ. Базовая конфигурация

Эта учебная платформа для ПЛК состоит из главного компьютера, учебного стола, учебного компонента главного компьютера, учебного модуля (включая множество учебных объектов для моделирования промышленного оборудования) и т. д. Она позволяет студентам отработать базовые инструкции ПЛК и глубоко понять принцип работы ПЛК. Платформа позволяет моделировать различные практические сценарии применения ПЛК, такие как управление светофором, управление трёхэтажным лифтом и т. д., помогая студентам совмещать теоретические знания с практическими операциями.

1. Блок управления питанием переменного тока

Предоставляет набор из трёхфазного четырёхпроводного источника питания 380 В и однофазного источника питания 220 В, управляемых переключателем «пуск-стоп» и оснащённых предохранителями, защитой от утечек и т. д. Кроме того, платформа имеет индикацию и сброс аварийного сигнала утечки, а также дисплей переменного напряжения.

2. Источник постоянного тока, измеритель напряжения/тока постоянного тока, логический выход и индикация и т. д.

Напряжение постоянного тока: регулируемое выходное напряжение 0–10 В; Постоянный ток: регулируемый выход 4–20 мА; цифровой вольтметр/амперметр постоянного тока; диапазон измерения напряжения 0–200 В, точность 0,5 ступени; диапазон измерения тока 0–200 мА, точность 0,5 ступени; также оснащен выходом логического уровня (толчковый режим, самоблокировка), индикацией логического уровня, светодиодной цифровой трубкой, указателем направления, музыкальной шкатулкой, реле постоянного тока 24 В, разъемом для преобразования сигнала.

3. Компоненты для обучения хоста

Конфигурация: Siemens S7-1214, модуль расширения выходов SM 1223 DI8×24VDC/DQ 8×RLY, модуль аналогового ввода/вывода SM1234, коммутатор Ethernet, плата поддержки сигналов, руководство по экспериментам, экспериментальная программа и кабель для программирования связи.

4. Учебный компонент аналогового управления типа PLC-03 1

Настроен учебный модуль водяной лампы, портового ленточного конвейера и т. д. Все переключатели и индикаторы используются для имитации различных состояний, а панель непосредственно напечатана с экспериментальными схемами и диаграммами моделирования.

5. Учебный компонент управления типа PLC-04 2

Настроен учебный модуль портового крана, учебный модуль светофора на перекрестке, все используют переключатели и индикаторы для имитации различных состояний, а панель непосредственно напечатана с экспериментальными схемами и диаграммами моделирования.

6. Учебный компонент управления типа PLC-05 3

Настроены модули, такие как трехэтажные лифты, все используют переключатели и индикаторы для имитации различных состояний, а панель непосредственно напечатана с экспериментальными схемами и диаграммами моделирования.

7. Учебный компонент управления типа PLC-06 4

Настроены учебные модули обрабатывающего центра, цифрового ввода и вывода и Tianta Light, а панель непосредственно напечатана с экспериментальными схемами и диаграммами моделирования.

8. Учебный компонент с сенсорным экраном типа PLC-11

7-дюймовый цветной сенсорный экран (TPS7062KX) с кабелем для загрузки и программирования, кабелем связи с сенсорным экраном и ПЛК, программным обеспечением для разработки; контактором переменного тока; промежуточным реле; вспомогательным контактом; тепловым реле; кнопкой (мощного питания); аварийной остановкой; выключателем хода; реле времени.

9. Направляющая двигателя PLC-20, оптическая система измерения скорости с энкодером и цифровой тахометр/тормозная система.

В комплект входит трехфазный асинхронный двигатель с короткозамкнутым ротором: 380 В/△, скорость менее 1500 об/мин, мощность менее 100 Вт, оптическая система измерения скорости с энкодером (с фотоэлектрическим энкодером Omron 1024), цифровой тахометр и направляющая из нержавеющей стали для крепления двигателя. Направляющая из нержавеющей стали имеет хорошую плоскостность, что обеспечивает концентричность между двигателем и энкодером не более ±5 витков, а двигатель работает с низким уровнем шума. Имеет сигнал обратной связи по напряжению; также имеет выход сигнала фотоэлектрического кодирования, включающий два канала A и B.

10. Электрический модуль управления

11. Экспериментальная соединительная линия

В соответствии с особенностями различных экспериментальных проектов, были оборудованы две различные экспериментальные соединительные линии. Сильноточная часть использует высоконадежную пистолетную соединительную линию вилки (исключая возможность поражения электрическим током), а бескислородная медная жила скручена в тончайший многожильный провод для достижения сверхмягкости. Она покрыта изоляционным слоем из нитрильного поливинилхлорида, обладающим такими преимуществами, как мягкость, высокая стойкость к давлению, высокая прочность, устойчивость к затвердеванию и хорошая ударная вязкость. Вилка представляет собой цельную медную деталь с бериллиевой легкой медной шрапнелью, что обеспечивает безопасный и надежный контакт; слаботочная часть использует эластичную открытую соединительную линию из бериллиевой легкой меди. Оба провода можно подключать только к гнезду соответствующего внутреннего отверстия и нельзя смешивать, что значительно повышает безопасность и рациональность эксперимента.

12. Программное обеспечение для конфигурирования

Предоставьте программное обеспечение TIA Portal, программное обеспечение для моделирования MCGS, экспериментальное программное обеспечение и т.д.

13. Компьютер

Процессор i5/8G DDR4/240G SSD с оригинальной операционной системой и программным обеспечением TIA Portal.

14. Защита

1) Трехфазный выход переменного тока оснащен двойной защитой от перегрузки по току и короткого замыкания, обеспечиваемой электронными схемами и предохранителями. При превышении выходного тока 3 А источник питания может быть отключен, и будет включен аварийный сигнал.

2) На экспериментальном столе используются три типа экспериментальных проводов, которые нельзя соединять друг с другом. Для сильного тока используются полностью пластиковые защитные экспериментальные провода, для слабого тока – металлические оголенные экспериментальные провода (фактический диаметр медной жилы больше, чем у сильного провода), а в смотровом отверстии используются два экспериментальных провода, чтобы исключить возможность случайного подключения студентов к слабым точкам.

3) Источники питания переменного и постоянного тока этой учебной платформы ПЛК оснащены функцией защиты от перегрузки по току.

Ⅱ.Завершенные экспериментальные проекты

(Ⅰ) Базовое содержание

1. Выполнение упражнений по программированию базовых команд ПЛК

2. Учебный модуль «Летящий свет»

3. Учебный модуль «Конвейерная лента»

4. Учебный модуль «Кран»

5. Учебный модуль «Светофор на перекрёстке»

6. Трёхэтажный лифт и другие модули

7. Обрабатывающий центр

8. Цифровые входы и выходы

9. Учебный модуль «Башня света»

(Ⅱ) Эксперимент с применением

1. Управление толчковым режимом трёхфазного асинхронного двигателя и самоблокировка

2. Управление блокировкой трёхфазного асинхронного двигателя вперёд и назад

3. Трёхфазный асинхронный двигатель с задержкой управления вперёд и назад

4. Трёхфазный асинхронный двигатель с автоматическим управлением круговым движением

5. Управление пуском трёхфазного асинхронного двигателя с переключением Y/△

6. Управление пуском трёхфазного асинхронного двигателя с переключением Y/△ на основе ПЛК

(Ⅲ) Эксперимент с физической моделью

1. Управление шаговым двигателем

2. Регулирование скорости двигателя постоянного тока

3. ПИД-регулирование температуры

(IV)Комплексное обучение навыкам работы с ПЛК, сенсорным экраном

1. Многоскоростное управление на основе цифрового управления ПЛК

2. Регулирование скорости с переменной частотой в разомкнутом контуре на основе аналогового управления ПЛК

3. Базовые упражнения по программированию команд на основе управления с сенсорным экраном

4. Управление светодиодами на основе управления с сенсорным экраном

5. ПИД-регулирование температуры на основе управления с сенсорным экраном

6. Управление связью с ПЛК, сенсорным экраном
