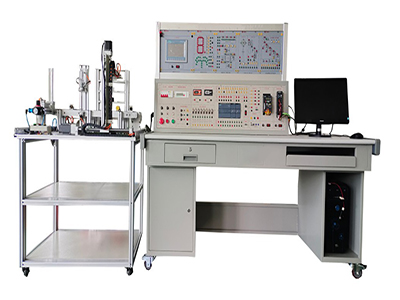

GLPLC-LN Учебное оборудование для работы с сетевым программируемым контроллером

Ⅰ. Обзор оборудования

Учебное оборудование для работы с сетевым программируемым контроллером GLPLC-LN состоит из основных компонентов, таких как ПЛК, преобразователь частоты, сенсорный экран и т. д. Оборудование включает в себя программируемый логический контроллер, редактор связи, программное обеспечение для программирования, программное обеспечение для настройки промышленных систем управления, программное обеспечение для обучения моделированию, учебный стенд для моделирования управления и реальные объекты. Оно позволяет интуитивно выполнять различные экспериментальные проекты, такие как обучение базовым инструкциям ПЛК, практическое моделирование применения ПЛК и обучение управлению реальными объектами, а также обеспечивает хорошие условия для проведения высокоуровневого экспериментального обучения проектированию и разработке.

Выбрав учебные компоненты, такие как трёхфазный асинхронный двигатель с короткозамкнутым ротором и реле, устройство может также выполнять различные обучающие проекты по электротехнике и релейному управлению.

Ⅱ. Характеристики оборудования

1. Устройство имеет компонентную структуру, что позволяет легко заменять экспериментальные модули. Для расширения функций или разработки новых экспериментов достаточно добавить стенды для экспериментальных модулей.

2. Экспериментальные объекты реалистичны и максимально приближены к условиям реальных промышленных площадок. Благодаря обучению на этом устройстве студенты могут быстро адаптироваться к работе на месте.

3. Устройство оснащено мощным и высокопроизводительным программируемым контроллером Siemens S7-1200. Устройство имеет модульную конструкцию и гибкую систему комбинирования. Пользователи могут создавать различные системы управления в соответствии с различными потребностями.

4. Обучение с использованием гистограмм конфигурации: с помощью программного обеспечения MCGS для конфигурирования промышленных систем управления все эксперименты преобразованы в интуитивно понятные, динамичные и эффективные гистограммы конфигурации для обучения динамическому отслеживанию.

5. Полностью готовые экспериментальные проекты включают в себя цифровые и аналоговые величины, частотно-регулируемую скорость, сенсорный экран, сетевое взаимодействие и электрическое управление.

6. Сетевой учебный эксперимент с хостом ПЛК: компьютер преподавателя (ведущая станция) оснащен сетевым интерфейсом RS485 для проведения экспериментов с прямой связью с 16 хостами ПЛК (ведомыми) (т.е. связь 1:N) и любым хостом ПЛК (ведущей станцией) для проведения экспериментов с прямой связью с 7 хостами ПЛК (ведомыми) (т.е. связь N:N).

7. Обучение с помощью симуляции: виртуальная среда, отображение состояния работы ПЛК в реальном времени, обучение программированию, тестирование написания программ и другие функции.

Ⅲ. Технические параметры

1. Источник питания: трёхфазный четырёхпроводной (или трёхфазный пятипроводной) ~ 380 В ±10%, 50 Гц

2. Защита линии: с защитой от утечки, перегрузки и короткого замыкания.

3. Выход переменного и постоянного тока:

3.1 Трехфазный четырёхпроводной выход переменного тока 380 В, выходное напряжение отображается тремя вольтметрами;

3.2 Выход переменного тока 220 В через предохранительную розетку;

3.3 Выход стабилизированного источника питания постоянного тока 24 В/2 А;

3.4 Выход стабилизированного источника питания постоянного тока 5 В/1 А;

3.5 Выход стабилизированного источника питания постоянного тока ±12 В/1 А (опционально);

3.6 Регулируемый выход постоянного напряжения 0–10 В;

3.7 Регулируемый выход постоянного тока 4–20 мА;

4. Рабочие условия: температура -10 ℃ ~ +40 ℃, относительная влажность<85% (25 ℃), высота <400 м;

5. Мощность устройства:<1 кВА

6. Вес:<150 кг

7. Габариты: около 1610 мм × 720 мм × 1600 мм

Ⅳ. Базовая конфигурация и функции

Комплексное учебное устройство для работы с программируемым контроллером ПЛК состоит из панели управления, учебного стола, учебного компонента, учебного модуля, подвесного блока преобразователя частоты, подвесного блока сенсорного экрана, двигателя переменного/постоянного тока, шины управления, коммуникационного модуля, направляющей двигателя, механизма измерения скорости и т. д.

(Ⅰ) Панель управления

1. Блок управления питанием переменного тока

Трехфазный четырехпроводной источник питания 380 В переменного тока подает питание на устройство после прохождения через воздушный выключатель. Измеритель напряжения сети контролирует напряжение сети и оснащен световой защитой предохранителя. Питание панели управления управляется выключателем с ключом и переключателем пуска/останова, а также имеет индикацию и сброс аварийного сигнала. Предусмотрен один комплект из трёхфазного четырёхпроводного источника питания 380 В и однофазного источника питания 220 В. Выход управляется выключателем пуска-останова и оснащён предохранителями.

2. Таймер и регистратор сигналов тревоги (опционально)

Таймер и регистратор сигналов тревоги обычно используются в качестве часов с такими функциями, как установка времени, подача сигнала тревоги по времени и отключение питания. Он также может автоматически регистрировать количество сигналов тревоги об утечках, вызванных ошибками подключения или эксплуатации.

3. Источник питания постоянного тока, измеритель напряжения/тока постоянного тока, логический выход и индикация и т.д.

Напряжение постоянного тока: регулируемый выход 0–10 В; постоянный ток: регулируемый выход 0–20 мА; цифровой вольтметр/амперметр постоянного тока; диапазон вольтметра 0–200 В, входное сопротивление 10 МОм, точность 0,5 деления; диапазон амперметра 0–200 мА; также имеет выход логического уровня (толчковый режим, самоблокировка).

4. Компонент обучения хоста

ЦП Siemens S7-1200 1215C, 125 КБ памяти для хранения программ, 60 нс; 2 встроенных интерфейса PROFINEN; 14 встроенных цифровых входов/10 цифровых выходов, 2 аналоговых входа;

(II) Учебный блок

1. Автоответчик/музыкальный фонтан

Контролируя и контролируя время ответа каждой группы людей в автоответчике, освойте метод написания инструкций управления с условным суждением; управляя «потоком воды» и музыкой в системе управления музыкальным фонтаном, освойте метод написания циклических инструкций.

2. Сборочная линия/перекрёсточный светофор

Управляя последовательным процессом обработки «производственной линии» и сигналом светофора на перекрёстке, освойте метод написания инструкций последовательного управления.

3. Уровень воды в водонапорной башне/маяк Sky Tower

Оценивая процесс изменения «уровня воды в водонапорной башне» и «уровня воды в резервуаре», освойте метод написания простых логических инструкций управления. Управляя сменой процесса мигания маяка Sky Tower, освойте метод написания инструкций сдвигового регистра.

4. Автоматическая подача и загрузка/четырехсекционный конвейер

Управляя пуском и остановкой конвейерной ленты, состоянием передачи, направлением потока и потоком товаров в системе автоматической подачи и загрузки, освойте методы написания более сложных логических команд управления.

5. Различные устройства для смешивания жидкостей

Управляя соотношением различных жидкостей в «устройстве для смешивания жидкостей» и временем их смешивания, освойте методы написания инструкций условного суждения и различных типов инструкций таймера.

6. Торговый автомат

Определяя количество вставленных пользователем монет и управляя подачей и выдачей различных «товаров» в торговый автомат, освойте методы написания различных инструкций счетчика и команд сравнения выходных данных.

7. Автоматический прокатный стан/почтовая сортировочная машина

Определяя количество и тип поступающих материалов автоматического прокатного стана и почтовой сортировочной машины, а также управляя последовательностью запуска и остановки различных исполнительных механизмов (например, «двигателей»), освойте методы написания числовых команд и команд прерывания.

8. Управление роботом/формовочный автомат

Управляя положением робота и положением цилиндра формовочного автомата во всех направлениях, вы сможете освоить написание относительно простой логической программы управления для комплексной промышленной системы.

9. Обрабатывающий центр

Управляя направлением вращения двигателя в каждом направлении обрабатывающего центра, а также подачей и выдачей инструмента и сменой инструмента в инструментальном магазине, вы сможете освоить написание более сложных логических систем управления для комплексной промышленной системы.

10. Четырехэтажный лифт

Комплексное управление полной моделью четырехэтажного лифта позволит вам предварительно освоить всесторонние знания о рабочем процессе анализа системы управления ПЛК, распределения входов/выходов, проектирования схемы подключения входов/выходов, электропроводки, программирования, отладки и т. д.

11. Шаговый двигатель/линейное движение: (физическая) система шагового двигателя состоит из схемы управления, шагового двигателя, циферблата, указателя и т. д.; Система линейного перемещения состоит из двигателя, синхронного ремня, фотоэлектрического датчика, направляющей, подвижного блока и т.д. Используя ПЛК для управления шаговым двигателем и физическим модулем линейного перемещения, вы сможете получить предварительное представление об управлении направлением и числом тактов шагового двигателя, а также об управлении линейным перемещением и позиционировании.

12. Автоматическая стиральная машина/линия гальванического производства

Управляя временем нахождения стиральной машины в воде и без воды, процессом стирки, а также временем, способом и последовательностью перемещения объектов на линии гальванического производства, используя различные решения, вы сможете освоить комплексные возможности применения многоточечной системы управления ПЛК.

13. Управление двигателем постоянного тока/регулирование температуры (аналоговое управление)

Освойте использование высокоскоростных команд счётчика, команд аналоговой обработки и команд ПИД-регулятора посредством получения импульсных сигналов, управления скоростью (напряжением) и параметрами температуры в системе двигателя постоянного тока.

14. Типовой практическое устройство управления двигателем

Содержит 3 контактора переменного тока Schneider; 1 реле времени, 3 кнопки, 3 индикатора переменного тока, 2 тепловых реле и специальная база для компонентов. Освойте знания о процессе монтажа и отладки высоковольтных систем общего назначения и реализуйте типовое управление двигателями в режиме ПЛК; овладейте соответствующими знаниями по монтажу и отладке электрических систем управления ПЛК.

15. Сетчатая плата

Освойте знания о планировании компоновки, монтаже и отладке различных компонентов в электрических системах управления.

16. Учебный компонент по преобразователям частоты

Сконфигурирован с преобразователем частоты Siemens MM420 мощностью 0,37 кВт, интерфейсом связи RS485 и панелью управления BOP. Он позволяет комплексно применять преобразователи частоты, понимать практическое применение регулирования скорости преобразования частоты, а также освоить настройку и подключение протокола связи USS между преобразователем частоты и ПЛК.

17. Учебный компонент по сенсорному экрану: 7-дюймовый TPC7062 с полноцветной цветопередачей

Понимание функций и использования промышленных сенсорных экранов, освоение принципов взаимодействия между ПЛК, а также освоение методов сброса, установки, альтернативных функциональных клавиш, графического (криволинейного) отображения и динамического отслеживания изображений на сенсорных экранах.

(III) Направляющие для двигателей, система измерения скорости с оптическим энкодером и цифровой тахометр

Включает в себя систему измерения скорости с оптическим энкодером, цифровой тахометр и направляющие для крепления двигателей. Направляющие рельсы имеют хорошую плоскостность, отсутствие деформации под напряжением, точную обработку, хорошую концентричность, хорошую взаимозаменяемость, низкий уровень шума двигателя, типичные параметры обучения и могут лучше соответствовать требованиям обучения. На панели рельсов расположен цифровой тахометр для отображения текущей скорости; он имеет сигнал обратной связи по напряжению; также имеется выход фотоэлектрического кодирующего сигнала, включающий два канала A и B; он может выполнять обучение по разомкнутому/замкнутому контуру и позиционированию на различных скоростях.

(Ⅳ) Трехфазный асинхронный двигатель с короткозамкнутым ротором: 380 В переменного тока/△

(Ⅴ) Учебный стол

Учебный стол выполнен из двухслойного железа с матовым плотным напылением, а столешница изготовлена из огнестойкой, водонепроницаемой и износостойкой ДСП высокой плотности; слева и справа расположены два больших ящика (с замками) для инструментов и материалов. Компьютерный стол выполнен в виде шарнирного соединения, его форма элегантна и просторна.

Ⅴ. Учебные проекты для сетевого программируемого контроллера

(I) Базовая подготовка по ПЛК

1. Когнитивная подготовка по ПЛК (программное и аппаратное обеспечение, состав системы, отработка базовых инструкций, подключение, загрузка программ и т. д.)

2. Практические занятия по управлению типовыми двигателями (толчковый режим, самоблокировка, прямой и обратный ход, переключение «звезда-треугольник» и т. д.)

3. Обучение моделированию ПЛК

(II) Обучение применению аналогового управления ПЛК

4. Управление цифровым дисплеем

5. Управление ответом (приоритет, численный расчет, со звуковой функцией)

6. Управление освещением Sky Tower (мигание, излучение, поток воды)

7. Управление музыкальным фонтаном (со звуковой функцией)

8. Управление светофором на перекрестке

9. Управление уровнем воды в водонапорной башне

10. Управление автоматической системой подачи и загрузки

11. Управление четырехсекционным ленточным конвейером

12. Управление сборочной линией

13. Управление устройством для смешивания нескольких жидкостей

14. Управление автоматической формовочной машиной

15 Управление полностью автоматической стиральной машиной (со звуковыми эффектами)

16. Управление гальванической производственной линией

17. Управление автоматическим прокатным станом

18. Управление почтовой сортировочной машиной

19. Управление торговым автоматом

20. Управление роботом

21. Управление трёхэтажным лифтом

22. Управление четырёхэтажным лифтом (реальный объект)

23. Управление обрабатывающим центром (реальный объект)

(III) Обучение физическому управлению ПЛК

24. Распознавание положения линейного перемещения, управление траекторией движения, управление позиционированием

25. Управление шаговым двигателем

26. Управление двигателем постоянного тока

27. ПИД-регулирование температуры

(IV) Комплексное обучение навыкам работы с ПЛК, преобразователем частоты, сенсорным экраном

28. Настройка и эксплуатация параметров функций преобразователя частоты

29. Функция аварийной сигнализации и защиты преобразователя частоты

30. Управление толчковым режимом с помощью внешних клемм

31. Управление преобразователем частоты: прямое и обратное вращение двигателя

32. Многоскоростной выбор скорости, регулирование скорости преобразования частоты

33. Преобразователь частоты Бесступенчатое регулирование скорости

34. Регулирование скорости с помощью преобразователя частоты на основе метода управления внешними аналоговыми величинами (напряжение/ток)

35. Управление пуском при кратковременном отключении питания

36. ПИД-регулирование скорости с помощью преобразователя частоты

37. Управление прямым и обратным вращением двигателя с помощью ПЛК

38. Управление временем работы двигателя с помощью ПЛК

39. Многоскоростное регулирование на основе цифрового регулирования скорости с помощью ПЛК

40. Регулирование скорости с помощью преобразователя частоты в разомкнутом контуре на основе аналогового регулирования скорости с помощью ПЛК

41. Регулирование скорости с помощью преобразователя частоты в разомкнутом контуре на основе связи с ПЛК

42. Регулирование скорости в замкнутом контуре на основе связи с ПЛК

43. Регулирование скорости с помощью преобразователя частоты в замкнутом контуре на основе аналоговой величины с помощью ПЛК

44. Моделирование работы системы водоснабжения постоянного давления с помощью преобразователя частоты

45. Базовые упражнения по программированию команд на основе управления с помощью сенсорного экрана

46. Управление светодиодами на основе управления с помощью сенсорного экрана

47. ПИД-регулирование температуры на основе управления с помощью сенсорного экрана

48. Управление связью между ПЛК, сенсорным экраном и преобразователем частоты

49. Технология связи полевой шины на базе MCGS
