Экспериментальная коробка аналоговой схемы【 GLMD-1】

Экспериментальный блок для аналоговых схем GLMD-1 имеет структуру материнской платы и модуля, которая может соответствовать требованиям программы экспериментального обучения и экспериментального обучения «Аналоговой электронной технологии» в колледжах и университетах.

Отправить запрос

Описание

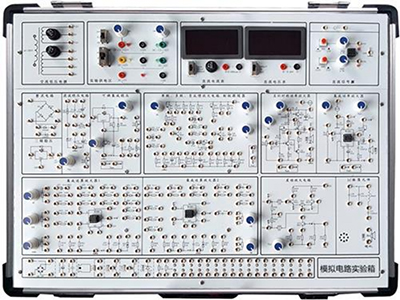

GLMD-1 Экспериментальная коробка аналоговой схемы

Ⅰ. Технические характеристики

1. Этот экспериментальный стенд для аналоговых схем имеет структуру «материнская плата плюс модуль», что позволяет реализовать план экспериментального обучения и требования к экспериментальному обучению по программе «Аналоговая электроника» в колледжах и университетах.

2. Источник сигнала функции DDS: синусоидальный сигнал (0–100 кГц), прямоугольный и треугольный сигнал (0–50 кГц), музыкальный сигнал; напряжение Vpp: 0–10 В;

3. Плёночная панель аналогового модуля, маркированная принципиальная схема;

4. Стабилизированный фиксированный источник питания: +12 В (1 А), -12 В (1 А), +5 В (2 А);

5. 2 регулируемых источника питания: регулируемый диапазон от -5 В до +5 В;

6. Стандартная независимая область разработки, позволяет проектировать и разрабатывать различные схемы;

7. Стандартные модули

① Модуль схемы транзисторного усилителя: полная схема однокаскадного усилителя, двухкаскадного усилителя, усилителя с отрицательной обратной связью, эксперимент с эмиттерным повторителем; Регулируемое смещение, обратная связь, нагрузка;

② Модуль дифференциального усилителя: полное двухтактное дифференциальное усиление, однотактное дифференциальное усиление, эксперимент с подавлением синфазного сигнала; регулируемый ноль;

③ Модуль операционного усилителя: полное пропорциональное суммирование, схема математического анализа, сравнение напряжений, эксперимент с активным низкочастотным и высокочастотным режекторным фильтром; эксперимент с интегрированным усилителем мощности;

④ Модуль преобразования формы сигнала: генерация прямоугольного сигнала, регулируемого коэффициента заполнения. Эксперимент с RC-генератором синусоидальных колебаний, RC-генератором синусоидальных колебаний, LC-генератором и усилителем с селектором частоты; схема преобразования прямоугольного сигнала в треугольный, схема преобразования напряжения в ток, схема преобразования напряжения в частоту;

⑤ Модуль усилителя мощности и регулятора напряжения: выпрямительный фильтр, интегрированный регулятор напряжения, последовательно-параллельный регулятор напряжения, комплементарный симметричный усилитель мощности;

⑥ Модуль источника сигнала, преобразования и ослабления напряжения: генерирует различные сигналы, необходимые для эксперимента, генерирует переменное постоянное напряжение и ослабляет переменный сигнал;

Ⅱ. Экспериментальное содержимое блока экспериментов с аналоговой схемой

1. Схема однокаскадного усилителя

2. Схема двухкаскадного усилителя

3. Схема усилителя с отрицательной обратной связью

4. Эмиттерный повторитель

5. Схема дифференциального усилителя

6. Схема пропорционального суммирования

7. Интегрально-дифференциальная схема

8. Схема генерации сигнала

9. Активный фильтр

10. Компаратор напряжения

11. Интегральная схема RC-генератора синусоидального сигнала
