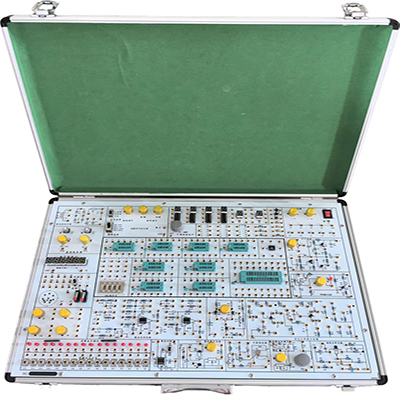

GLSM-01 Комплексный экспериментальный блок для цифровых и аналоговых схем

Ⅰ. Обзор оборудования

Комплексный экспериментальный стенд GLSM-01 для цифровых и аналоговых схем в основном используется для экспериментов с цифровыми и аналоговыми схемами в электронике. Он имеет модульную структуру, где каждый модуль независим друг от друга. Благодаря комбинированию различных компонентов в каждой зоне компонентов можно создавать разнообразные экспериментальные схемы. На лицевой стороне экспериментального шаблона напечатана принципиальная схема, а на задней стороне расположены устройства. Каждая точка, подлежащая тестированию в экспериментальной схеме, оснащена контрольным отверстием. Он прост в использовании, надежен в контакте, долговечен и обладает высокой эффективностью. Основной экспериментальный блок укомплектован соответствующими экспериментальными модулями. Экспериментальные модули расширения можно выбирать в соответствии с различными потребностями для завершения соответствующего экспериментального контента, что соответствует требованиям курса экспериментального обучения.

Ⅱ. Конфигурация оборудования

1. Источник питания: Вход: переменный ток 220 В ±10%, 50 Гц. Выход: постоянный ток: +5 В, I≥1 А. Постоянный ток: ±12 В, I≥0,2 А. Постоянный ток: от -5 В до -12 В, регулируемый, I≥0,2 А. Постоянный ток: от +5 В до +27 В, регулируемый, I≥0,2 А. Каждый выход имеет защиту от перегрузки по току и функцию автоматического восстановления. Напряжение переменного тока: 7,5 В × 2; переменный ток: ≥0,15 А.

2. Источник постоянного тока: двухканальный –0,5 В ～ +0,5 В; –5 В ～ +5 В, двухскоростной, плавно регулируемый.

3. Генератор функций: выходная частота: 2 Гц–90 кГц, четырёхскоростной выход: прямоугольный сигнал (0–20 В), треугольный сигнал (0–15 В), синусоидальный сигнал (0–10 В).

4. 2 комплекта схем ручного формирования одиночных импульсов (с подавлением дребезга): каждый комплект может одновременно выдавать положительные и отрицательные импульсы с амплитудой импульса уровня ТТЛ.

5. 10 источников импульсов с фиксированной частотой, выходной сигнал уровня ТТЛ: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 500 кГц, 1 МГц, 5 МГц, 10 МГц;

6. Цифровой светодиодный дисплей: (1) LED0 ~ LED3 состоит из 4-разрядных семисегментных светодиодных цифровых трубок с общим катодом и двоично-десятичных декодеров. (2) LED4 ~ LED5 — двухразрядные семисегментные коды сегментов a.b.c.d.e.f.g.h, подключенные к разъему через резисторы.

7. 12-разрядный логический переключатель уровня входа: может вводить низкий уровень «0» и высокий уровень «1» (положительная логика).

8. Световой индикатор 12-разрядного логического уровня: индикатор горит при высоком уровне «1» и не горит при низком уровне «0».

9. 1 набор циферблатов двоично-десятичного кода, который может генерировать четыре набора цифровых сигналов в двоично-десятичном коде.

10. Четырехразрядный цифровой частотомер: диапазон измерения 0 ~ 1 МГц, используется для измерения прямоугольных, треугольных и синусоидальных сигналов.

11. Динамик и схема управления. Это устройство, генерирующее звук для часов, будильника и музыки.

12. Группа потенциометров: 1 кОм, 10 кОм, 100 кОм, 1 МОм каждый.

13. Открытая экспериментальная область (библиотека компонентов): содержит 9 фиксируемых разъёмов (3 14-контактных, 5 16-контактных), ещё один 40-контактный фиксируемый разъём и 1 8-контактный круглый разъём для микросхем. В комплект входят такие компоненты, как резисторы, конденсаторы, диоды, триоды и трёхвыводные стабилизаторы напряжения.

14. Схема экспериментального модуля: (1) Схема выпрямления и фильтрации (2) Схема последовательного стабилизатора напряжения (3) Схема регулируемого стабилизатора напряжения (4) Усилитель мощности (5) Схема интегрированного операционного усилителя.

15. Все входные и выходные разъёмы сигнала позолочены, не окисляются, не обесцвечиваются и обеспечивают хороший контакт.

16. Экспериментальный корпус из алюминиевого сплава, огнестойкая плата, прочная и долговечная, красивый и благородный дизайн.

17. Размеры: 530 мм × 360 мм × 100 мм.

18. Цифровая система сбора данных:

III. Экспериментальные проекты этого комплексного экспериментального блока цифровых и аналоговых схем

(I) Аналоговый эксперимент

1. Практика использования электронных приборов, использование мультиметра для проверки параметров диодов и транзисторов

2. Схема однокаскадного усилителя

3. Схема двухкаскадного усилителя

4. Схема усилителя с отрицательной обратной связью

5. Эмиттерный повторитель

6. Схема дифференциального усилителя

7. Проверка параметров интегрированного операционного усилителя

8. Схема пропорционального суммирования

9. Интегрально-дифференциальная схема

10. Схема генерации сигнала

11. Активный фильтр

12. Компаратор напряжения

13. Интегральная схема RC-генератора синусоидального сигнала

14. Интегральный усилитель мощности

15. Выпрямляющий фильтр и схема параллельного стабилизатора напряжения

16. Схема последовательного стабилизатора напряжения

17. Интегральный стабилизатор напряжения

18. RC-генератор синусоидального сигнала

19. LC-генератор и выбор частоты Усилитель

20. Схема преобразования тока в напряжение

21. Схема преобразования напряжения в частоту

22. Комплементарный симметричный усилитель мощности

23. Схема преобразования формы сигнала

24. Эксперимент с полевой лампой

25. Комплексный эксперимент с экспериментальной схемой тиристора (SCR)

26. Разработка и отладка мультиметра на основе операционного усилителя.

(II) Эксперимент с цифровой электроникой

1. Эксперимент с функцией логики вентильной схемы и его проверкой

2. Эксперимент с комбинационной логической схемой (полусумматор, полный сумматор и логическая операция)

3. Эксперимент с триггером (I) R-S, D, JK

4. Эксперимент с триггером (II) Триггер с тремя состояниями выхода, защёлка

5. Тестирование и исследование схемы синхронизации

6. Эксперимент с интегрированным счётчиком и регистром

7. Эксперимент с декодером и селектором данных

8. Эксперимент с генератором сигналов и моностабильным триггером

9. Эксперимент со схемой развёртки 555

Дополнительные эксперименты включают в себя:

10. Эксперимент с характеристиками переключения транзистора, ограничителем и фиксатором

11. Эксперимент с проверкой параметров схемы ТТЛ-затвора

12. Эксперимент с проверкой схемы КМОП-затвора

13. Эксперимент со схемой аналого-цифрового преобразования

14. Эксперимент со схемой цифро-аналогового преобразования

15. Эксперимент с применением схемы синхронизации

16. Схема четырёхканального приоритетного выбора Эксперимент

17. Эксперимент с машиной для ответов на вопросы викторины
