Экспериментальная коробка для цифровых схем【GLSD-1】

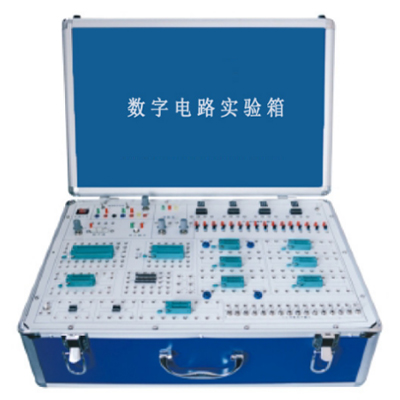

Экспериментальный блок для цифровых схем GLSD-1 в основном используется для экспериментов с цифровыми схемами в электронике. Он имеет модульную структуру, где каждый модуль независим друг от друга. Благодаря комбинированию различных компонентов в каждой компонентной зоне можно создавать разнообразные экспериментальные схемы. На лицевой стороне экспериментального шаблона напечатана принципиальная схема, а на задней стороне расположены устройства. Каждая проверяемая точка экспериментальной схемы оснащена контрольным отверстием. Он прост в использовании, надежен в контакте, долговечен и высокоэффективен. Основной экспериментальный блок укомплектован соответствующими экспериментальными модулями. Экспериментальные модули расширения можно выбирать в соответствии с различными потребностями для завершения соответствующего экспериментального контента, что соответствует требованиям экспериментального обучения по курсу цифровых схем.

Отправить запрос

Описание

GLSD-1 Экспериментальная коробка для цифровых схем

I. Обзор оборудования

Экспериментальный блок GLSD-1 Digital Circuit Experiment Box в основном используется для экспериментов с цифровыми схемами в электронике. Он имеет модульную структуру, в которой каждый модуль независим друг от друга. Благодаря комбинированию различных компонентов в каждой зоне компонентов можно создавать разнообразные экспериментальные схемы. На лицевой стороне экспериментального шаблона напечатана принципиальная схема, а на задней – устройства. Каждая проверяемая точка экспериментальной схемы оснащена контрольным отверстием. Он прост в использовании, надежен в контакте, долговечен и обладает высокой эффективностью. Основной экспериментальный блок комплектуется соответствующим экспериментальным модулем. Экспериментальный модуль расширения можно выбрать в соответствии с различными потребностями для завершения соответствующего экспериментального содержания, что соответствует требованиям экспериментального обучения по курсу цифровой схемотехники.

Этот продукт подходит для студентов бакалавриата, младших курсов колледжей и учащихся профессиональных колледжей, предлагающих экспериментальное обучение по смежным курсам, таким как «Цифровая электронная техника» и «Импульсные схемы». Он также подходит для разработки продуктов и научных исследований.

Ⅱ. Конфигурация оборудования

1. Источник питания: стандартная трёхпортовая розетка: напрямую подключена к внешнему источнику переменного тока 220 В. Напряжение 220 В переменного тока преобразуется в ±15 В/0,5 А и ±5 В/0,5 А с помощью преобразователя напряжения внутри экспериментального блока. Все устройства имеют защиту от короткого замыкания и перегрузки, функцию автоматического восстановления и подключены к основной панели экспериментального блока.

2. Панель оборудования: материнская плата выполнена из печатной платы толщиной 2 мм, на лицевой стороне которой нанесены графические обозначения компонентов и соответствующие соединения, на задней стороне – печатные схемы, а соответствующие компоненты распаяны.

3. Источник сигнала: набор источников тактового сигнала; регулируемый источник тактового сигнала (низкая частота, высокая частота); источник одиночных импульсов: выход положительных и отрицательных импульсов.

4. Схема логического ввода и отображения:

четырехразрядный десятичный декодирующий дисплей, набор циферблатов, шестнадцатиразрядный переключатель логического уровня и шестнадцатиразрядный индикатор логического уровня.

5. Разъём для микросхем и многофункциональный разъём для подключения устройств:

Разъём для микросхем используется для подключения распространённых микросхем с прямым подключением, а каждый вывод выведен в универсальное гнездо для подключения других устройств. Многофункциональный разъём для подключения устройств позволяет гибко подключать конденсаторы, резисторы, транзисторы и другие устройства.

66 групп 14-контактных разъёмов для микросхем, 5 групп 16-контактных разъёмов для микросхем, 3 группы 20-контактных разъёмов для микросхем (с возможностью подключения широких и узких разъёмов),

2 группы 40-контактных разъёмов для микросхем.

6. Прочие устройства: регулируемые потенциометры с ручкой 10 кОм, 100 кОм, 1 МОм, светодиодный индикатор тревоги и зуммер, пассивный кварцевый генератор на 32768 Гц, 4 МГц, 6 МГц и 12 МГц каждый.

7. Прочее: 1 комплект экспериментальных проводов, соответствующих экспериментальным требованиям и с запасом, 1 руководство по эксперименту.

III. Экспериментальные проекты в Digital Circuit Experiment Box

1. Характеристики переключения транзисторов, ограничители и фиксаторы

2. Тестирование функций и параметров интегральных логических вентилей ТТЛ

3. Тестирование функций и параметров интегральных логических вентилей КМОП

4. Подключение и управление интегральными логическими схемами

5. Разработка и тестирование комбинационных логических схем

6. Декодер и его применение

7. Селектор данных и его применение

8. Триггер и его применение

9. Счётчик и его применение

10. Сдвиговый регистр и его применение
