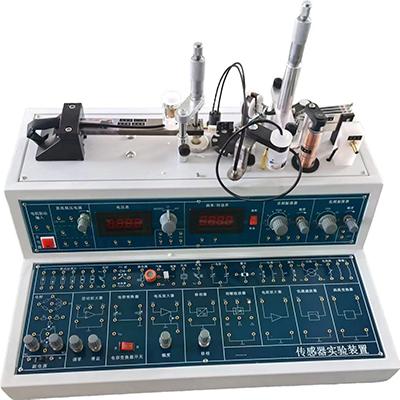

GL998 Стенд для испытания датчиков

Испытательный стенд датчиков GL998 включает в себя датчики деформации металла, термопарные датчики, дифференциальные трансформаторы, индуктивные соленоидные датчики, датчики смещения на основе вихревых токов, датчики Холла, магнитоэлектрические датчики, пьезоэлектрические датчики ускорения, емкостные датчики, пьезорезистивные датчики давления, оптоволоконные датчики, датчики температуры PN-перехода, термисторы, газовые датчики, датчики влажности, фотоэлектрические датчики скорости и другие датчики.

Ⅰ. Конфигурация испытательного стенда датчиков GL998

1. Металлический тензодатчик

Номинал платинового тензосопротивления: 350 Ом × 4, термокомпенсационная пластина 350 Ом × 2

2. Термопарный датчик

Сопротивление постоянному току: 10 Ом, состоит из двух последовательно соединенных медь-константановых термопар

3. Дифференциальный трансформатор

Диапазон: ≥5 мм. Сопротивление постоянному току: 5–10 Ом

4. Индуктивный соленоидный датчик: Диапазон ≥5 мм

5. Датчик смещения вихревых токов

Диапазон: 3 мм, сопротивление постоянному току: 1–2 Ом

6. Датчик Холла

Линейный полупроводниковый датчик Холла производства JVC, Япония, диапазон: ±3 мм

7. Магнитоэлектрический датчик

Сопротивление постоянному току: 30–40 Ом, чувствительность: 0,5 В/м/с

8. Пьезоэлектрический датчик ускорения

Состоит из двух керамических пьезоэлектрических кристаллов и медных массовых блоков. Резонансная частота: >35 Гц

9. Емкостный датчик

Диапазон: ±5 мм, дифференциальный емкостный датчик с переменной площадью, состоящий из двух наборов неподвижных пластин и одного набора подвижных пластин.

10. Пьезорезистивный датчик давления

Диапазон: 15 кПа, питание: ≤4 В

11. Волоконно-оптический датчик

Световодный датчик, состоящий из Y-образного полукруглого оптического волокна, передающей и принимающей цепей, линейный диапазон: ±1 мм.

12. Датчик температуры PN-перехода

Датчик температуры изготовлен с использованием хороших линейных температурно-вольтовых характеристик полупроводникового PN-перехода.

Чувствительность: -2 мВ/℃.

13. Термистор

Полупроводниковый термистор с отрицательным температурным коэффициентом (NTC): система измерения температуры отрицательная, 10 K при 25 °C

14. Газовый датчик (спирт)

Диапазон измерений: 50–2000 ppm

15. Датчик влажности

Диапазон измерений: 10% отн. влажности – 95% отн. влажности

16. Фотоэлектрический датчик скорости

n≤2400 об/мин

II. Характеристики оборудования

Размеры испытательного стенда для датчика GL998: 500*420*320 мм

III. Экспериментальные объекты

1. Характеристики тензорезистора – одноплечевой мост

2. Сравнительный эксперимент с одноплечевым, полумостовым и полномостовым датчиками

3. Температура и компенсация тензорезистора

4. Эксперимент с термопарой

5. Эксперимент с фазовращателем

6. Эксперимент с фазочувствительным детектором

7. Тензометрический датчик - эксперимент с полным мостом переменного тока

8. Применение полного моста переменного тока - измерение амплитуды

9. Применение полного моста тока - электронные весы 1

10. Характеристики дифференциального трансформатора

11. Эксперимент с компенсацией нулевого остаточного напряжения дифференциального трансформатора

12. Калибровка дифференциального трансформатора

13. Применение дифференциального трансформатора - измерение вибрации

14. Применение дифференциального трансформатора - электронные весы 2

15. Статические характеристики смещения дифференциального электромагнитного датчика

16. Динамические характеристики смещения дифференциального электромагнитного датчика

17. Статическая калибровка вихретокового датчика

18. Влияние материала измеряемого объекта на характеристики вихретоковых датчиков

19. Применение вихретоковых датчиков - измерение амплитуды

20. Применение вихретоковых датчиков - электронные Весы 3

21. Статические характеристики смещения датчиков Холла при возбуждении постоянным током

22. Применение датчиков Холла — электронные весы 4

23. Эксперимент по измерению статических характеристик смещения датчиков Холла при возбуждении переменным током

24. Применение датчиков Холла — измерение амплитуды

25. Влияние емкости выводов пьезоэлектрического датчика на усилители напряжения и заряда

26. Эксперимент по исследованию динамического отклика пьезоэлектрических датчиков

27. Характеристики магнитоэлектрических датчиков

28. Статические и динамические характеристики дифференциального емкостного датчика

29. Динамические характеристики двух параллельных балок — синусоидальное воздействие в стационарном состоянии

30. Эксперимент с пьезорезистивным датчиком давления на основе диффузного кремния

31. Эксперимент с датчиком смещения оптоволокна

32. Эксперимент по измерению температуры PN-перехода

33. Демонстрационный эксперимент по измерению температуры с помощью термистора

34. Эксперимент с влагочувствительным резистором

35. Эксперимент с газовым датчиком

36. Эксперимент с измерением скорости отражательного фотоэлектрического датчика

37. Эксперимент с системой сбора данных — пример статического сбора данных

38. Эксперимент с системой сбора данных — пример динамического сбора данных

39. Эксперимент с микросистемой обнаружения датчиков

Синхронная ПК-версия:
