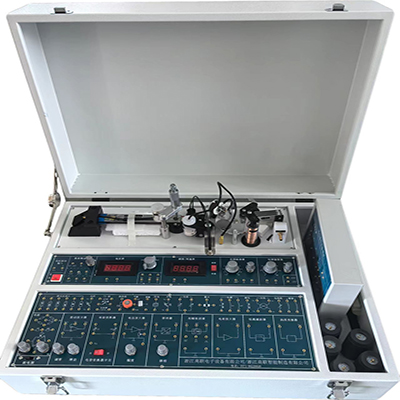

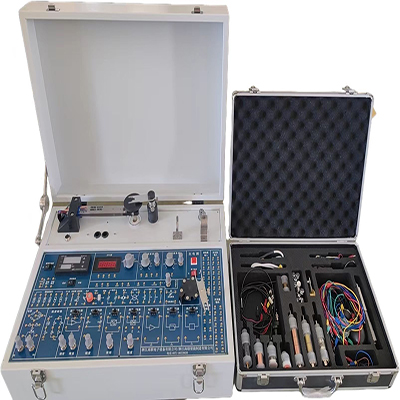

GL-XS-01  сенсорный экспериментальный блок

Ⅰ. Обзор экспериментального блока с датчиками

1. Экспериментальный блок с датчиками GL-XS-01 использует современные передовые технологии обнаружения, управления и обработки информации, придерживается общей модульной концепции и обладает высокой масштабируемостью для адаптации к потребностям развития дисциплин в области автоматического обнаружения, автоматического управления и электроники. Он использует преимущества новых технологий и укрепляет базовые знания. Он подходит для инновационного и открытого экспериментального обучения, что способствует развитию профессиональных навыков студентов.

2. Структура устройства и испытательная схема оптимизированы. Печатная плата обработки данных датчика изготовлена по технологии поверхностного монтажа (SMT), которая обеспечивает высокую надежность монтажа и высокую виброустойчивость. По сравнению с традиционными разъемными и дискретными технологиями, SMT-монтаж использует чип-компоненты, что обеспечивает надежность крепления. Устройство обычно безвыводное или с короткими выводами, что снижает влияние паразитной индуктивности и паразитной емкости, улучшает высокочастотные характеристики схемы, снижает электромагнитные и радиочастотные помехи и обеспечивает стабильные и надежные технические характеристики благодаря низкому дополнительному энергопотреблению.

3. Регулятор разработан независимо для поддержки большего количества входных сигналов датчиков.

4. Технология ПИД-регулирования более стабильна и удобна для расширения режимов управления.

5. Устройство для измерения скорости имеет продуманную и удобную конструкцию, поддерживает различные датчики скорости, представленные на рынке, и подходит для использования с датчиками скорости, приобретенными у сторонних поставщиков.

6. Плата сбора данных разработана независимо и модернизирована с использованием решений промышленного уровня, обеспечивающих высокую точность измерений и динамический диапазон, а также соответствие требованиям научных исследований и разработок. Основные технические характеристики:

1) Имеет 8 аналоговых входов: 6 однотактных входов напряжения или 3 дифференциальных входа и 2 входа тока;

2) Разрешение АЦП: 12 бит;

3) Частота дискретизации: 100 К/с (для всех каналов), не менее 200 К/с для одного канала;

4) Различные методы дискретизации: дискретизация по времени, дискретизация фиксированной длины, пошаговая дискретизация, дискретизация в реальном времени;

5) Фильтрация нижних частот на входе, защита от перенапряжения;

6) 16 цифровых (коммутируемых) входов. Выходы: 8 входов, 8 выходов;

7) Поддержка выходных сигналов: синусоида, прямоугольный, треугольный, пилообразный, произвольный;

8) Регулируемая частота сигнала: 0–10000 Гц

9) Поддержка протокола связи 485

10) Поддержка протокола связи Modbus

7. Основной корпус экспериментального блока датчика GL-XS-01 имеет новую конструкцию и выполнен в соответствии с принципом золотого сечения. Он имеет привлекательный внешний вид и удобное пространство, что делает его более удобным для работы и проведения экспериментов. Корпус коробки выполнен в белом цвете, а основная панель — в светло-голубом, что гармонично сочетается с остальными элементами и не вызывает зрительного утомления; снаружи основного корпуса и крышки коробки предусмотрена опорная планка пружинного типа, а крышка коробки надежно и медленно закрывается после завершения эксперимента.

Ⅱ. Экспериментальные проекты

1. Эксперимент по изучению характеристик одноплечевого моста металлического фольгового тензорезистора

2. Эксперимент по изучению характеристик полумостового тензорезистора металлического фольгового тензорезистора

3. Эксперимент по изучению характеристик полного моста металлического фольгового тензорезистора

4. Сравнительный эксперимент по изучению характеристик одноплечевого, полумостового и полного моста металлического фольгового тензорезистора

5. Эксперимент по изучению влияния температуры на металлический фольговый тензорезистор

6. Применение полного моста постоянного тока – эксперимент с электронными весами

7. Применение полного моста переменного тока – эксперимент по измерению вибрации

8. Эксперимент по измерению давления диффузным кремниевым пьезорезистивным датчиком давления

9. Эксперимент по изучению характеристик дифференциального трансформатора

10. Эксперимент по изучению влияния частоты возбуждения на характеристики дифференциального трансформатора

11. Эксперимент по компенсации нулевого остаточного напряжения дифференциального трансформатора

12. Применение дифференциального трансформатора – эксперимент по измерению вибрации

13. Эксперимент по исследованию характеристики смещения емкостного датчика

14. Эксперимент по исследованию динамической характеристики емкостного датчика

15. Эксперимент по измерению характеристики смещения датчика Холла при возбуждении постоянным током

16. Эксперимент по измерению характеристики смещения датчика Холла при возбуждении переменным током

17. Эксперимент по измерению скорости с помощью эффекта Холла

18. Эксперимент по измерению скорости магнитоэлектрическим датчиком скорости

19. Измерение землетрясений с использованием магнитоэлектрического принципа

20. Эксперимент по измерению вибрации пьезоэлектрического датчика

21. Эксперимент по измерению характеристики смещения вихретокового датчика

22. Влияние материала объекта измерения на характеристики вихретокового датчика

23. Влияние площади объекта измерения на характеристики вихретокового датчика

24. Эксперимент по измерению вибрации вихретокового датчика

25. Эксперимент по измерению скорости вихретокового датчика

26. Эксперимент по измерению характеристики смещения оптоволоконного датчика

27. Эксперимент по измерению вибрации оптоволоконного датчика

28. Эксперимент по измерению скорости фотоэлектрическим датчиком скорости

29. Другие решения для измерения скорости с помощью фотоэлектрических датчиков

30. Эксперимент по измерению температурных характеристик интегрированного датчика температуры

31. Эксперимент по исследованию температурных характеристик платинового сопротивления

32. Эксперимент по измерению температуры с помощью термопары К-типа

33. Принципиальный эксперимент с газовым датчиком, чувствительным к спирту

34. Эксперимент с датчиком влажности

35. Эксперимент по измерению температуры с помощью датчика температуры PN-перехода

36. Эксперимент по исследованию характеристик термистора NTC

37. Эксперимент с системой сбора данных (статический пример)

38. Эксперимент с системой сбора данных (динамический пример)
