Испытательный стенд для фотоэлектрических датчиков GL998G – это учебно-экспериментальный стенд для изучения фотоэлектрических свойств, разработанный нашей компанией для удовлетворения потребностей в преподавании фотоэлектрических свойств в оптоэлектронике, информационной инженерии, физической электронике и других областях. Он является базовым оборудованием для проведения экспериментов по изучению характеристик и применения фоточувствительных устройств и фотоэлектрических датчиков, а также базовым экспериментальным прибором для оптоэлектронных технологий.

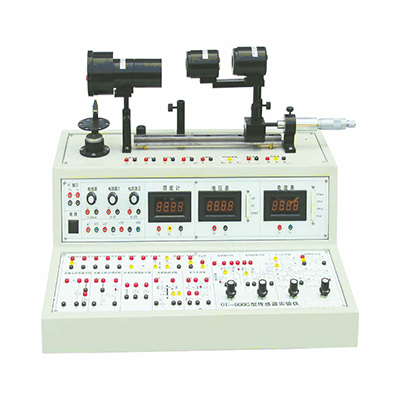

GL998G Стенд для испытания фотоэлектрических датчиков
Испытательный стенд для фотоэлектрических датчиков GL998G — это учебно-экспериментальный стенд для обучения фотоэлектрическим приборам, разработанный нашей компанией для удовлетворения потребностей в преподавании фотоэлектрических приборов в таких областях, как оптоэлектроника, информационная инженерия и физическая электроника. Он является базовым оборудованием для проведения экспериментов по изучению характеристик и применения фоточувствительных устройств и фотоэлектрических датчиков, а также базовым экспериментальным прибором для оптоэлектронных технологий.
Ⅰ. Конфигурация испытательного стенда фотоэлектрических датчиков GL998G
1. Кремниевый фотоэлемент (VOC: 300 мВ, ID < 1×10-8 мкА, ISC: 5 мкА, λ: 300–1000 нм, λp: 880 нм)
2. Фотодиод (Vr: 20 В, ID < 0,1 мкА, IL: 50 мкА, tr tf: 10 нс, λp: 880 нм)
3. Фототранзистор (VCEO: 50 В, ID < 0,1 мкА, IL: 5 мА, tr tf: 15 нс, λp: 880 нм)
4. Фоторезистор (фоторезистор cds, номинальная мощность: 100 мВт, темновое сопротивление) ≥ 1 МОм, tr 20 мс, tf 30 мс, λp: 580 нм)
5. Отражательный оптрон (вход: IFM = 20 мА, VR = 5 В, VF = 1,3 В, выход: VCEO = 30 В, ICEO = 0,1 мкА, VCES = 0,4 В, характеристики передачи: CTR (%) = 5, tr tf: 5 мкс)
6. Инфракрасный пироэлектрический зонд
7. Зонд люксметра
8. Оптоволокно Y-типа
9. Полупроводниковый лазер (длина волны: 635 мкм, мощность 1–3 мВт)
10. Обычная лампа накаливания
11. Обычный светодиод
12. Инфракрасный светодиод (VR: 5 В, VF: 1,4 В, ИК: 10 мкА, мощность: 2 мВт)
13. Датчик положения PSD
II. Экспериментальный проект испытательного стенда фотоэлектрического датчика GL998G
1. Эксперимент с характеристиками фотодиода
2. Эксперимент с фоторезистором
3. Эксперимент с характеристиками фототранзистора
4. Базовый эксперимент по фотоэлектрике
5. Эксперимент с фотоэлементом
6. Эксперимент с фотоэлектрическим переключателем пропускания
7. Эксперимент с фотоэлектрическим переключателем отражения инфракрасного излучения
8. Эксперимент с датчиком перемещения оптоволокна
9. Эксперимент с датчиком положения PSD
10. Эксперимент с источником света, модуляцией и демодуляцией света
11. Эксперимент с пироэлектрическим инфракрасным датчиком
