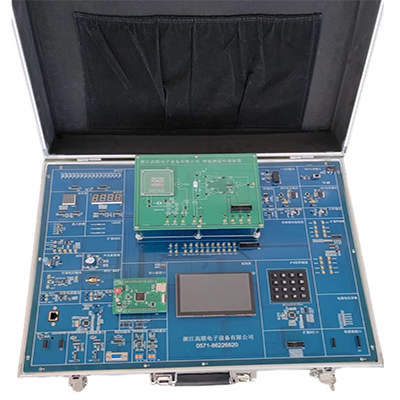

Экспериментальный блок с интеллектуальными датчиками【GLCG-XS-2300】

Интеллектуальный экспериментальный сенсорный блок GLCG-XS-2300 использует ядро Cortex-M4 в качестве основного контроллера экспериментальной платформы и оснащён 4-дюймовым ёмкостным сенсорным экраном с разрешением 800*480 в качестве терминала отображения и управления. Блок оснащён интерфейсом Ethernet 10M/100M, позволяет расширить возможности сетевых экспериментов и оснащён различными интерфейсами, такими как RS232, RS485, шина CAN2.0 и т.д.

Отправить запрос

Описание

GLCG-XS-2300 Экспериментальный блок с интеллектуальными датчиками

Ⅰ.Обзор продукта

В последние годы, с развитием индустрии интегральных схем, интеллектуальных производственных технологий и компьютерных технологий, интеллектуальные датчики и микроконтроллеры стали пользоваться всё большей популярностью, эти технологии стали более зрелыми, а области их применения – более широкими. Они также играют всё более важную роль в областях электронной информации, сетевых коммуникаций, технологий промышленного управления и медицины. Интеллектуальный экспериментальный стенд GLCG-XS-2300 полностью отвечает потребностям обучения, использует принцип «базовая плата + подложка» и максимально оснащён различными общепринятыми интерфейсами, а также интерфейсом расширения приложений для датчиков.

Ⅱ.Конфигурация продукта

1. Этот интеллектуальный экспериментальный стенд использует ядро Cortex-M4 в качестве основного контроллера экспериментальной платформы и поддерживает модуль расширения контроллера серии STC51;

2. Оснащён 4-дюймовым ёмкостным сенсорным экраном с разрешением 800*480 в качестве терминала отображения и управления;

3. Плата оснащена интерфейсом Ethernet 10M/100M, что позволяет расширить возможности сетевых экспериментов. Плата оснащена одним интерфейсом RS232, одним интерфейсом RS485 и одним интерфейсом шины CAN2.0.

4. Плата оснащена интерфейсом беспроводного сетевого модуля, включая модули связи Wi-Fi, Bluetooth и ZigBee.

5. Ресурсы интерфейсов включают в себя: последовательный отладочный интерфейс USB, один 13-контактный интерфейс датчика, один интерфейс расширения ввода-вывода 2x7, один интерфейс регулируемого выходного напряжения, один интерфейс управляемого токового выхода, один интерфейс измерения тока, набор интерфейсов внешнего источника питания ±12 В, набор интерфейсов внешнего источника питания ±5 В и интерфейс отладки симулятора беспроводного сетевого модуля.

6. Ресурсы материнской платы:

(1) Плата имеет две схемы DC/DC-преобразователя и три схемы LDO. Основная плата, плата датчиков и основная плата питаются независимо.

(2) Встроенная звуковая и световая сигнализация.

(3) Встроенные 4*4 промышленные матричные кнопки и цифровые индикаторы.

(4) Магнитное крепление платы сенсора и 2*9 порта для подключения датчиков.

(5) 1 интерфейс расширения ввода-вывода 2*7 2,54 мм.

(6) Оснащен 4,3-дюймовым ЖК-дисплеем с емкостным сенсорным экраном.

(7) Интерфейс Ethernet.

(8) 2*6 2,54 мм интерфейс для загрузки программы беспроводного сетевого модуля.

(9) Отладочный интерфейс USB-последовательный порт.

(10) Дисковый переключатель конфигурации режима загрузки.

(11) Последовательный порт RS232 (с гнездом DB9).

(12) 1 порт RS485.

(13) 1 интерфейс шины CAN2.0.

(14) 2 независимые кнопки.

(15) Интерфейс для карты памяти TF и карты памяти.

(16) Замок для печатной платы.

(17) Держатель батареи для часов реального времени с батареей.

(18) Интерфейс беспроводного сетевого модуля, а также соответствующий порт загрузки и интерфейс отладки.

(19) Кнопка сброса.

(20) Интерфейс адаптивного измерения напряжения 0–40 В.

(21) Интерфейс управляемого выходного напряжения 1–9,9 В.

(22) Интерфейс управляемого выходного тока 4–20 мА.

(23) Интерфейс измерения тока 0–1500 мА.

(24) С интерфейсами напряжения ±12 В и ±5 В.

(25) Существует два способа подключения платы датчика к базовой плате: с помощью кабелей типа «банан» или напрямую с помощью соединительных кабелей 2×10.

(26) Встроенный 13-контактный слот расширения, к которому можно подключить датчики температуры и влажности, вентилятор постоянного тока, интенсивность света, фотоэлектрический датчик, датчик пламени, датчик горючего газа, потенциометр, зуммер, реле, датчик касания, инфракрасный датчик, ультразвуковой датчик и другие датчики.

Ⅲ. Экспериментальный проект

1. Эксперимент с автоматическим датчиком скорости

Напишите программу для микроконтроллера, соберите сигнал скорости и отобразите его на ЖК-экране в графическом виде. Устройство может взаимодействовать с емкостным сенсорным экраном для управления двигателем и регулировки скорости.

(1) Привод двигателя

(2) Измерение скорости

(3) Функция самотестирования автоматического датчика скорости

(4) ПИД-регулирование скорости

2. Эксперимент с интеллектуальным датчиком измерения освещенности

Напишите программу для микроконтроллера, соберите сигнал интенсивности света и отобразите его на ЖК-экране в графическом виде. Устройство может взаимодействовать с емкостным сенсорным экраном для управления RGB-подсветкой и регулировки интенсивности освещения.

(1) Эксперимент по преобразованию напряжения в постоянный ток и возбуждению светового излучения

(2) Эксперимент с трёхцветным RGB-светом

(3) Эксперимент с операционным усилителем

(4) Эксперимент по обнаружению напряжения

3. Эксперимент с интеллектуальным датчиком температуры

Напишите однокристальную компьютерную программу для сбора сигналов температуры и их графического отображения на ЖК-экране. Вы можете взаимодействовать с емкостным сенсорным экраном для управления нагревательной пластиной и регулировки температуры.

(1) Эксперимент с нагревом полупроводниковой холодильной пластины

(2) Эксперимент с рассеиванием тепла вентилятором

(3) Эксперимент с усилением и сбором сигнала температуры PT100

(4) Эксперимент с регулированием температуры в замкнутом контуре

4. Плата расширения для применения датчика

Электронный тензодатчик с мостовой схемой, датчик Холла, вихретоковый датчик, вентилятор постоянного тока, реле и управление зуммером; эксперимент с измерением температуры, влажности и интенсивности света; эксперимент с прикосновением и фотоэлектрическими датчиками; эксперимент с извещателем о наличии пламени и горючего газа; Эксперимент с инфракрасным излучением человека и т.д.

(1) Вентилятор постоянного тока

(2) Реле

(3) Зуммер

(4) Температура и влажность

(5) Измерение интенсивности света

(6) Сенсорный датчик

(7) Фотоэлектрический датчик

(8) Пламя

(9) Горючий газ

(10) Инфракрасное излучение человека

(11) Ультразвуковая локация

(12) Потенциометр
