Учебная платформа для оптоэлектронных датчиков【GL-2000G】

Учебная платформа GL-2000G «Оптоэлектронные датчики» разработана и изготовлена специально для экспериментальных курсов в таких областях, как оптоэлектроника и оптоэлектронная информатика. Начиная с анализа источников света, были проведены эксперименты и исследования характеристик передачи, приёма и фотопреобразования света, а также различных современных фотоэлектрических датчиков и оптоэлектронных испытательных систем. Она является мощным инструментом для современных экспериментов по фотоэлектрическому детектированию.

Отправить запрос

Описание

GL2000G Учебная платформа для оптоэлектронных датчиков

Ⅰ. Обзор

Учебная платформа для оптоэлектронных датчиков GL-2000G разработана и изготовлена специально для экспериментальных курсов в таких областях, как оптоэлектроника и оптоэлектронная информатика. Начиная с анализа источников света, были проведены эксперименты и исследования характеристик передачи, приема и фотопреобразования света, а также различных современных фотоэлектрических датчиков и оптоэлектронных испытательных систем. Это мощный инструмент для современных экспериментов по фотоэлектрическому детектированию.

Экспериментальная платформа состоит из пяти основных частей: основной панели управления, датчиков, экспериментальных шаблонов датчиков, источников света (обычных источников света, полупроводниковых лазеров на диодах, светодиодных светодиодных трубок) и экспериментальной платформы. С помощью этой экспериментальной установки можно проводить более двадцати экспериментов, а также учащиеся могут создавать новые эксперименты. Для повышения эффективности эксперимента экспериментальный модуль оснащен типовыми точками измерения и наблюдения сигналов.

Ⅱ. Характеристики продукта

1. Модульная структура позволяет выбирать различные модули по мере необходимости, и с развитием оптоэлектроники количество модулей может постоянно увеличиваться. Один модуль соответствует одному датчику.

2. Главный пульт управления этой учебной платформы для фотоэлектрических датчиков оснащен источником питания постоянного тока и несколькими индикаторными головками, специально предназначенными для отображения мощности света и освещенности. Он оснащен стабильными регуляторами напряжения постоянного тока ±15 В, ±5 В и регулируемыми регуляторами 0-5 В, 0-12 В. Главный пульт управления оснащен пятью индикаторами напряжения, тока (микроампер), оптической мощности, освещенности и скорости, а также двух- и трехконтактными розетками переменного тока 220 В.

3. Показатели эффективности датчиков и фоточувствительных компонентов

1) Инфракрасный фотодиод: длина пиковой стороны 8600–9000 А°, рабочее напряжение ≤ 10 В, темновой ток ≤ 0,2 мкА

2) Инфракрасный излучающий диод: внешний диаметр Φ 5 мм, длина пиковой стороны 8600–9000 А°, рабочее напряжение 10 В.

3) Инфракрасный фоточувствительный транзистор: пиковая длина стороны 8600–9000 А°, рабочее напряжение ≤ 10 В, темновой ток ≤ 0,3 мкА

4) Фоторезистивный датчик, фоторезистор на основе сульфида кадмия CdS, внешний диаметр Φ 5,0 мм, номинальная мощность 20 мВт, темновое сопротивление ≥ 25 МОм

5) Кремниевый фотоэлектрический элемент: пиковая длина волны 0,8–0,95 мкм, напряжение холостого хода 450–600 мВ

6) Фотоэлектрический датчик положения PSD: на основе композитного фотодиода с диапазоном ±2 мм и разрешением 0,01 мм

7) Полупроводниковый лазер: длина волны 635 мкм, мощность 3–5 мВт

8) Пироэлектрический инфракрасный датчик: дальность обнаружения 1–5 метров, длина волны 10–20 нм

9) Оптоволокно: пропускает видимый свет

10) Волоконно-оптический датчик давления: диапазон измерения давления 4–20 кПа

11) Волоконно-оптический датчик смещения: Y-образный жгут волокон, диапазон измерения 1 мм, линейность ±5%

12) Волоконно-оптический датчик температуры: диапазон от комнатной температуры до 150 °C. Точность управления источником температуры ±1 °C

13) Фотоэлектрический датчик скорости: 2400 об/мин, регулируемый

14) Полосовое зеркало: шесть длин волн: 400 мм, 470 мм, 530 мм, 560 мм, 600 мм, 660 мм

15) Дисперсионная призма

Ⅲ. Шаблон для эксперимента с датчиком

1. Шаблон для эксперимента с фоточувствительными компонентами.

2. Шаблон для эксперимента с термоэлектрическим инфракрасным датчиком.

3. Шаблон для эксперимента с датчиком положения PSD.

4. Экспериментальный шаблон для акустооптической модуляции и демодуляции

5. Экспериментальный шаблон для волоконно-оптического датчика смещения

6. Экспериментальный шаблон для волоконно-оптических датчиков температуры и давления

7. Экспериментальный шаблон для люксметра

8. Экспериментальный шаблон для измерителя оптической мощности

9. Экспериментальный шаблон для оптического переключателя

10. Экспериментальный шаблон для измерения скорости вращения оптоэлектронного преобразователя

IV. Экспериментальная платформа

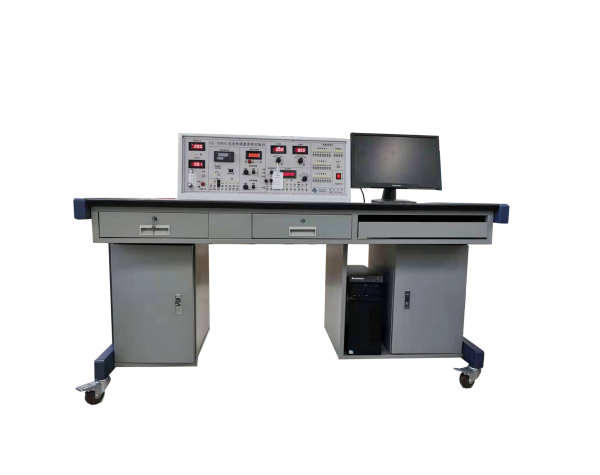

Размеры платформы составляют 1600 мм × 800 мм × 750 мм, что позволяет разместить основную консоль, экспериментальный модуль, компьютер, монитор, датчики и т. д.

Ⅴ. Программа обучения

Обучение 1: Эксперимент по монохроматичности лазера

Обучение 2: Эксперимент по дисперсии света

Обучение 3: Эксперимент по освещенности

Обучение 4: Эксперимент по оптической мощности

Обучение 5: Эксперимент по темновому и яркостному току фоточувствительных устройств

Обучение 6: Эксперимент по темновому и яркостному сопротивлению фоторезисторов

Обучение 7: Эксперимент по вольт-амперным характеристикам фоторезисторов

Обучение 8: Эксперимент по световым характеристикам фотосопротивления

Обучение 9: Экспериментальное исследование спектральных характеристик фотосопротивления

Обучение 10: Эксперимент по спектральным характеристикам фотодиодов

Обучение 11: Эксперимент по световым характеристикам фотодиодов
